Что такое технологическая карта работы подъемного сооружения
Технологические карты (ТК) для работы с подъемными сооружениями представляют собой документ, который регламентирует порядок, этапы и методы выполнения операций по перемещению грузов. В них также прописываются используемое оборудование и приспособления, предназначенные для этих задач. Эти карты являются частью регламентирующей документации, обеспечивающей организованное проведение работ на складах, производственных объектах или транспортных узлах, где осуществляется обработка грузов.
ТК работы ПС являются внутренними документами и действуют на территориях заводов фабрик, портов, предприятий. Это документы многоразового использования. Они обновляются раз в 10 лет, до тех пор, пока не изменится нормативно-правовая база или сами условия выполнения работ с использованием подъемных сооружений на конкретном промышленном объекте.
Важно отметить, что эти технологические карты представляют собой своего рода руководство, где подробно прописаны рекомендации по выполнению работ с использованием подъемных сооружений для всех сотрудников, задействованных в производственной деятельности предприятия. По отзывам наших клиентов, в отдельных случаях такие карты применяются подрядными организациями, участвующими в обслуживании и обеспечении работы завода.
Виды технологических карт для работы с ПС
За время нашей работы мы определили несколько ситуаций, в которых требуется создание технологических карт такого рода. Первая ситуация касается применения подъемных устройств для перемещения и распределения различных материалов. Вторая связана с заказами на разработку ТК для случаев проведения модернизации на производственных площадках, когда выполняются работы по ремонту или замене оборудования с использованием подъемных конструкций (ПС).
Наиболее часто к нам обращаются за разработкой следующих видов ТК погрузочно-разгрузочных работ с применением ПС:
- Технологическая карта выполнения с использованием ПС работ мостовым краном;- ТК для работы ПС портальным краном;- Технологическая карта ПС краном-манипулятором;- Технологическая карта подъемных сооружений для работ башенным краном;- Технологическая карта с использованием ПС - электротельфером и лебедками;- Технологическая карта ПС работ автокраном;- Технологическая карта ПС погрузчиком.
Содержание технологических карт, особенности разработки ТК ПС
При создании документации особый акцент следует сделать на разделах «Технологический процесс» и «Техника безопасности».
Состав ТК может выглядеть следующим образом:
- Титульный лист
- Лист согласования
- Лист ознакомления
-
Пояснительная записка
- Область применения;
- Общие положения;
- Организация производства работ;
- Технология производства работ;
- Контроль качества (входной, операционный, приёмочный);
- Материально-технические ресурсы (состав бригад, техническое оснащение, машины и механизмы);
- Охрана труда и техника безопасности.
-
Приложения

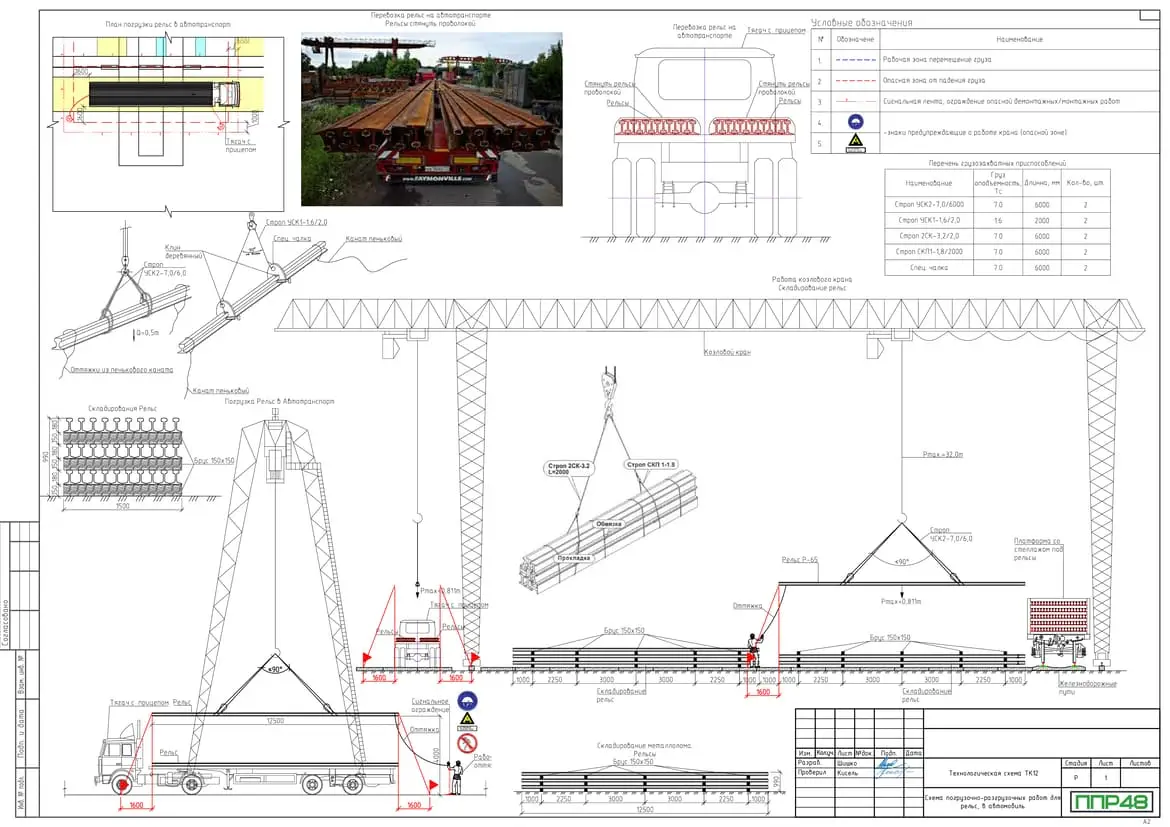

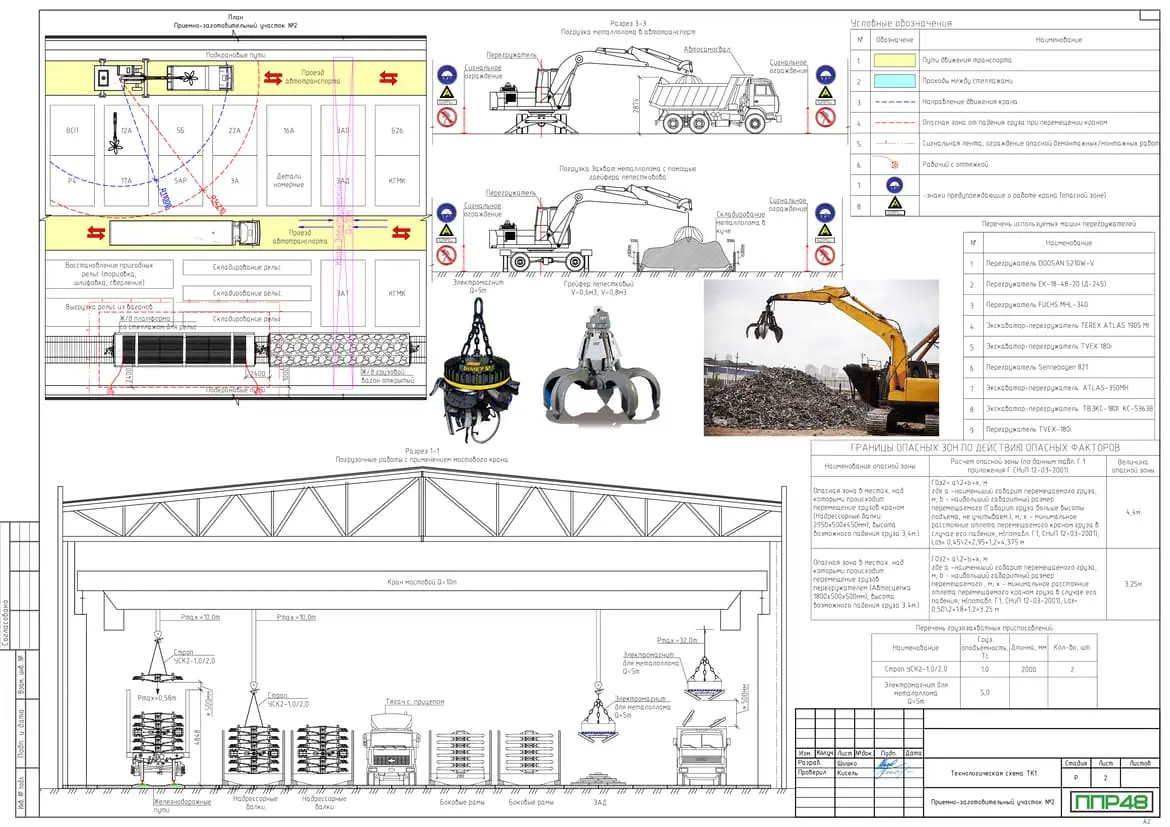

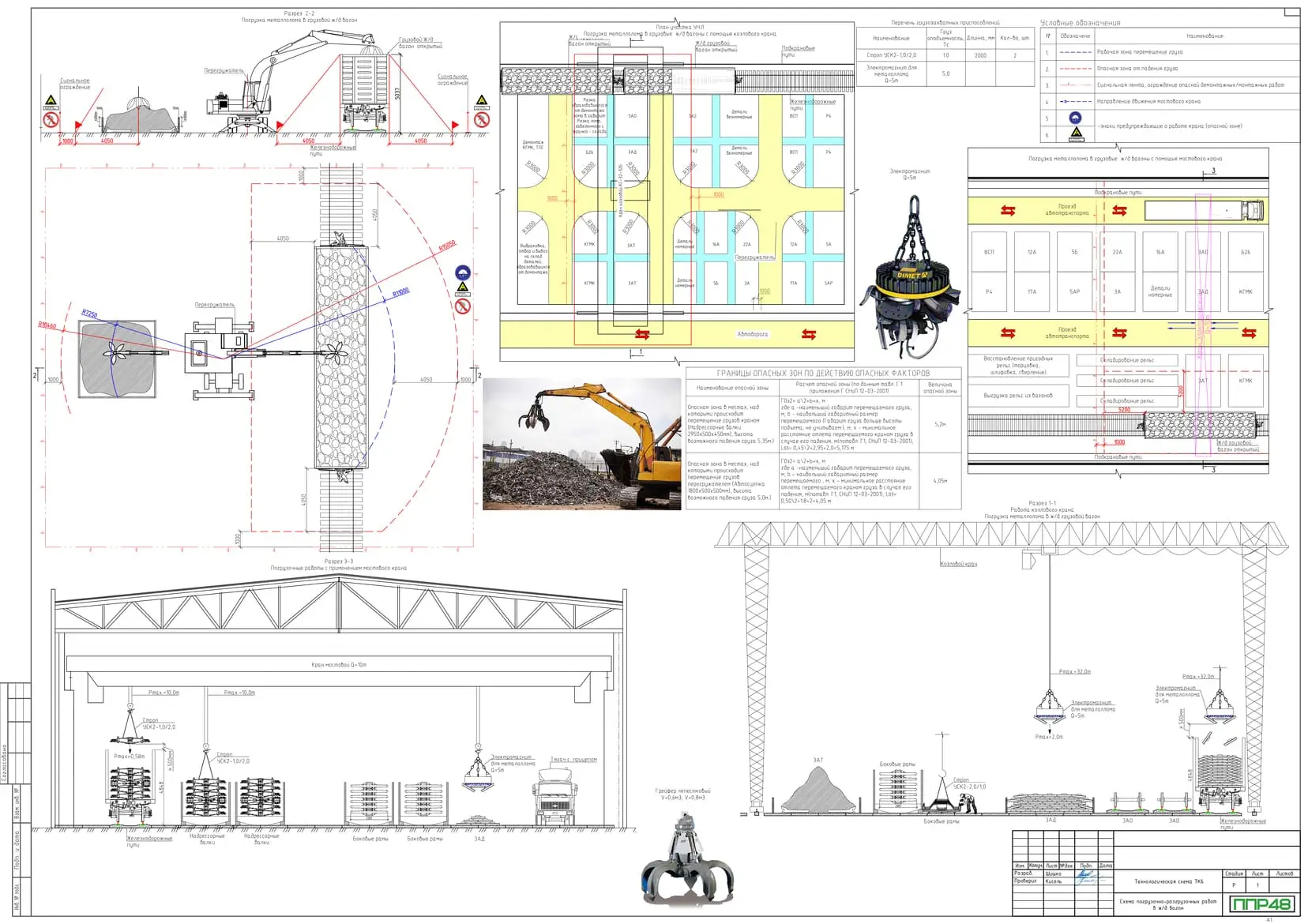

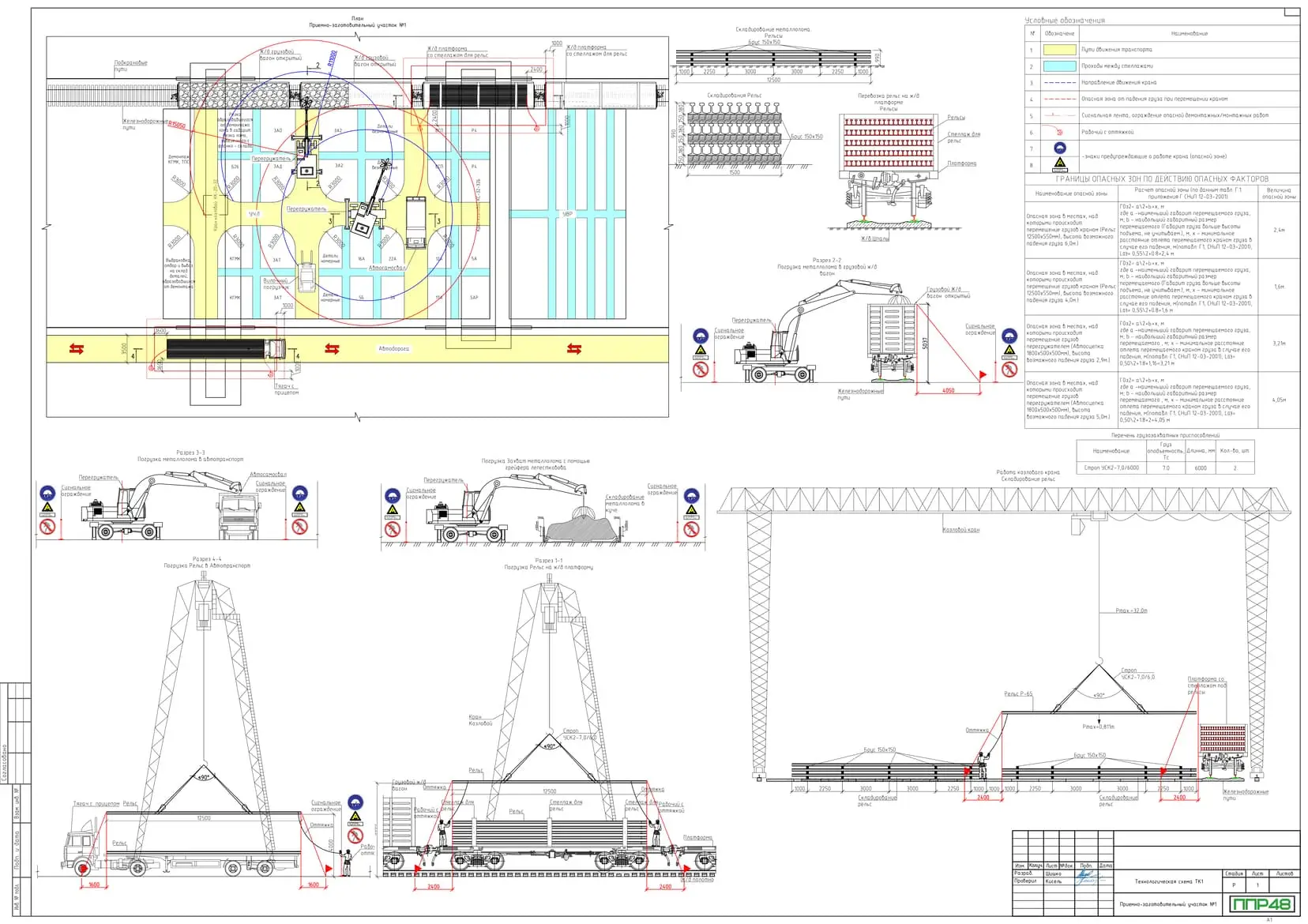

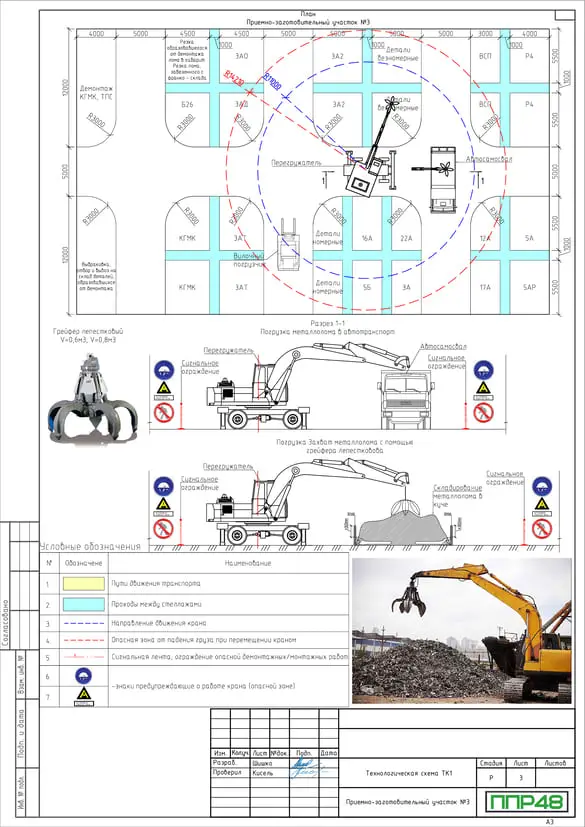

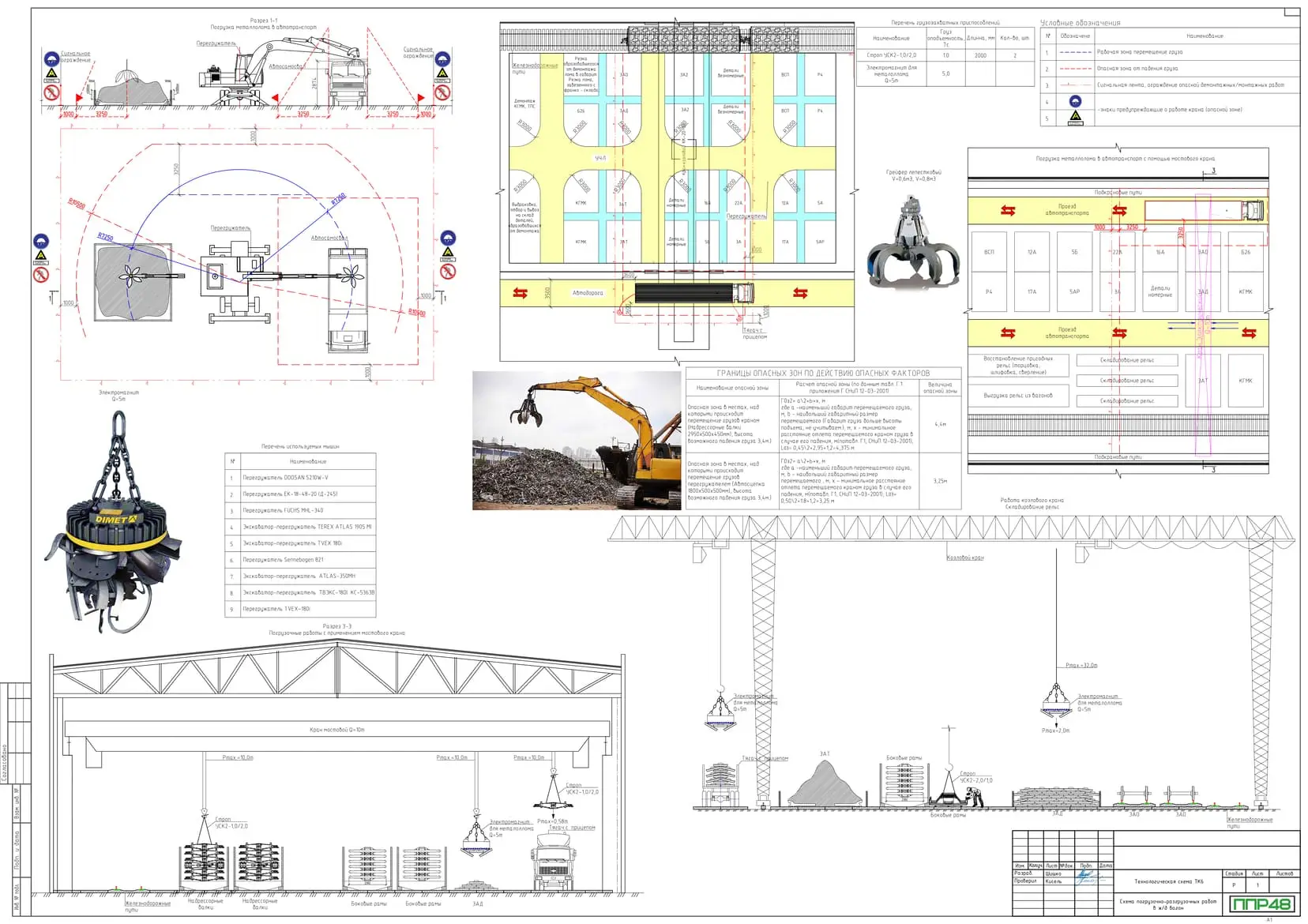

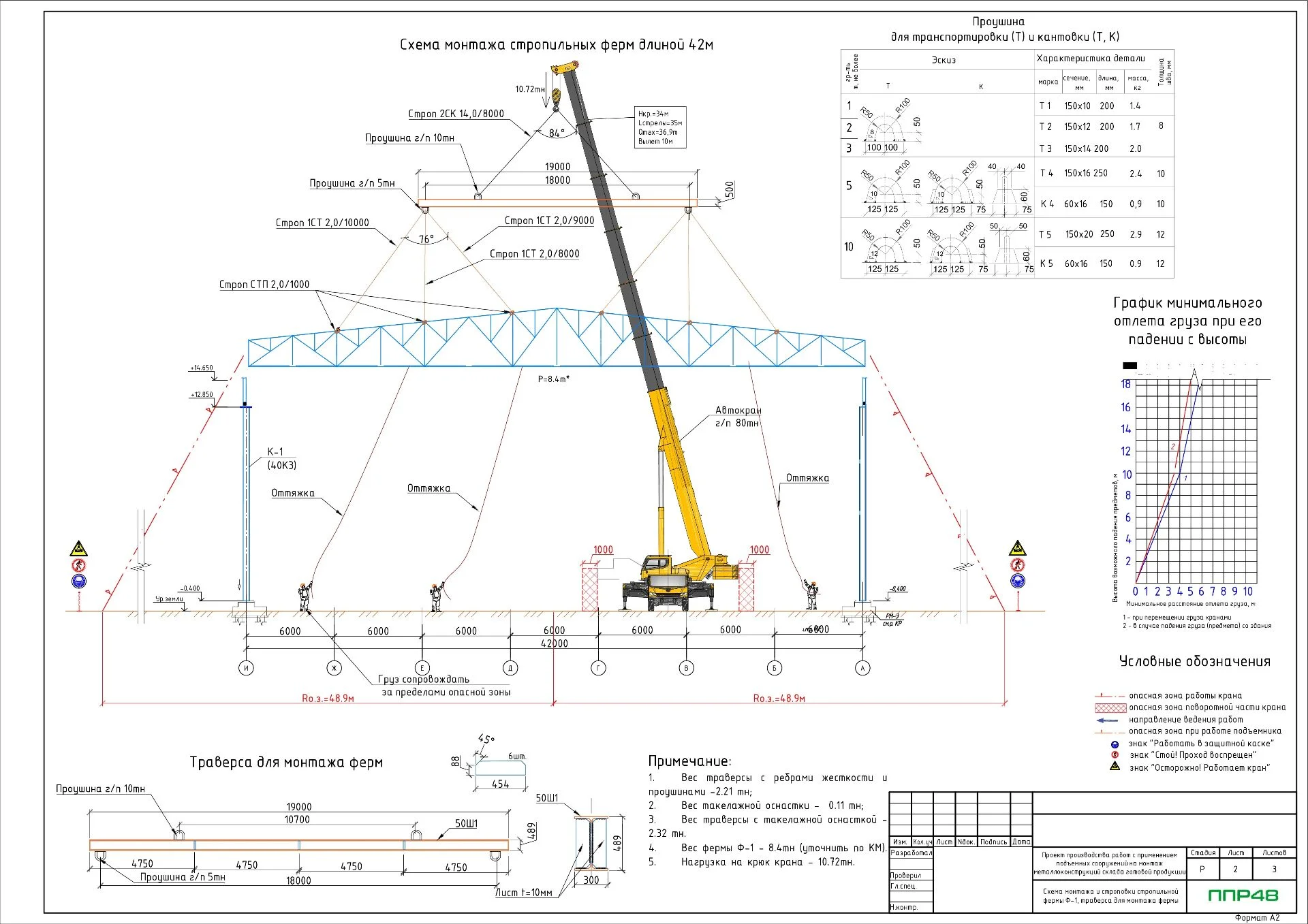

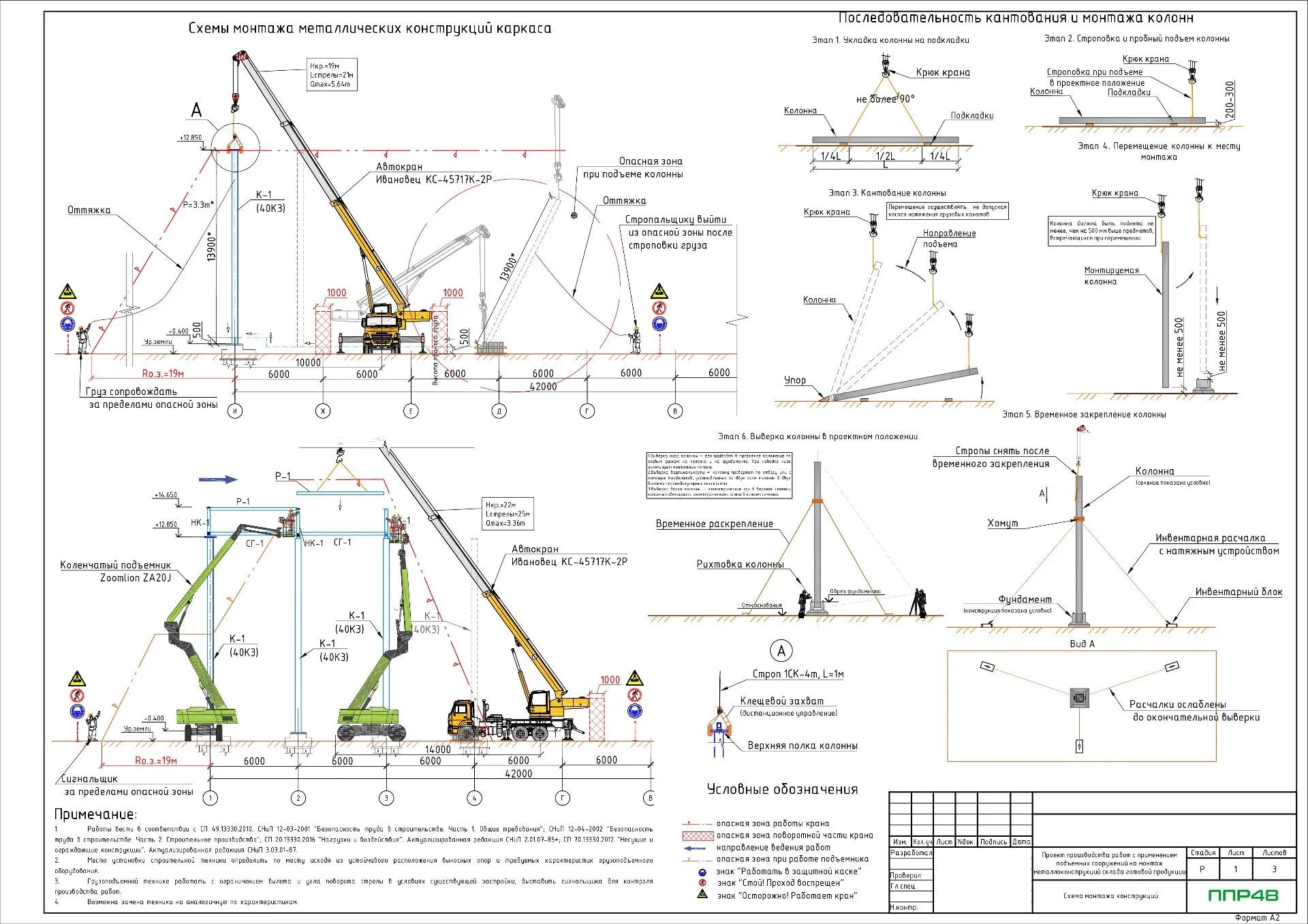

- Организационно-технологическая схема производства работы ПС;

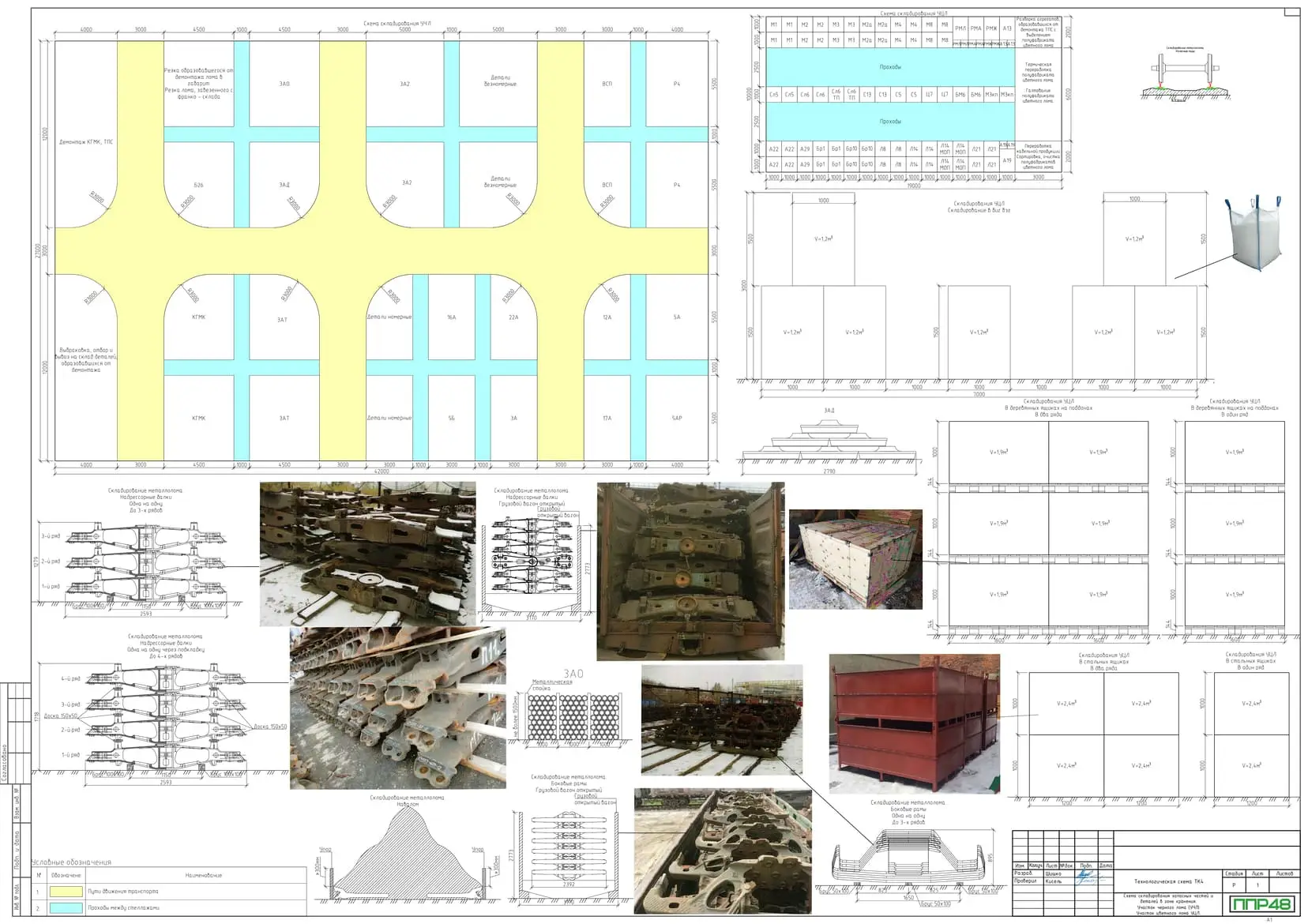

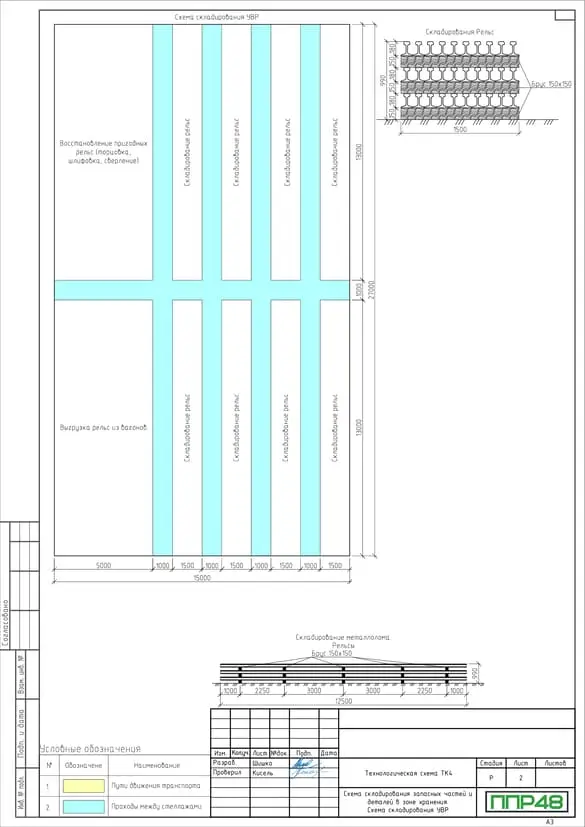

- Схема складирования материалов;

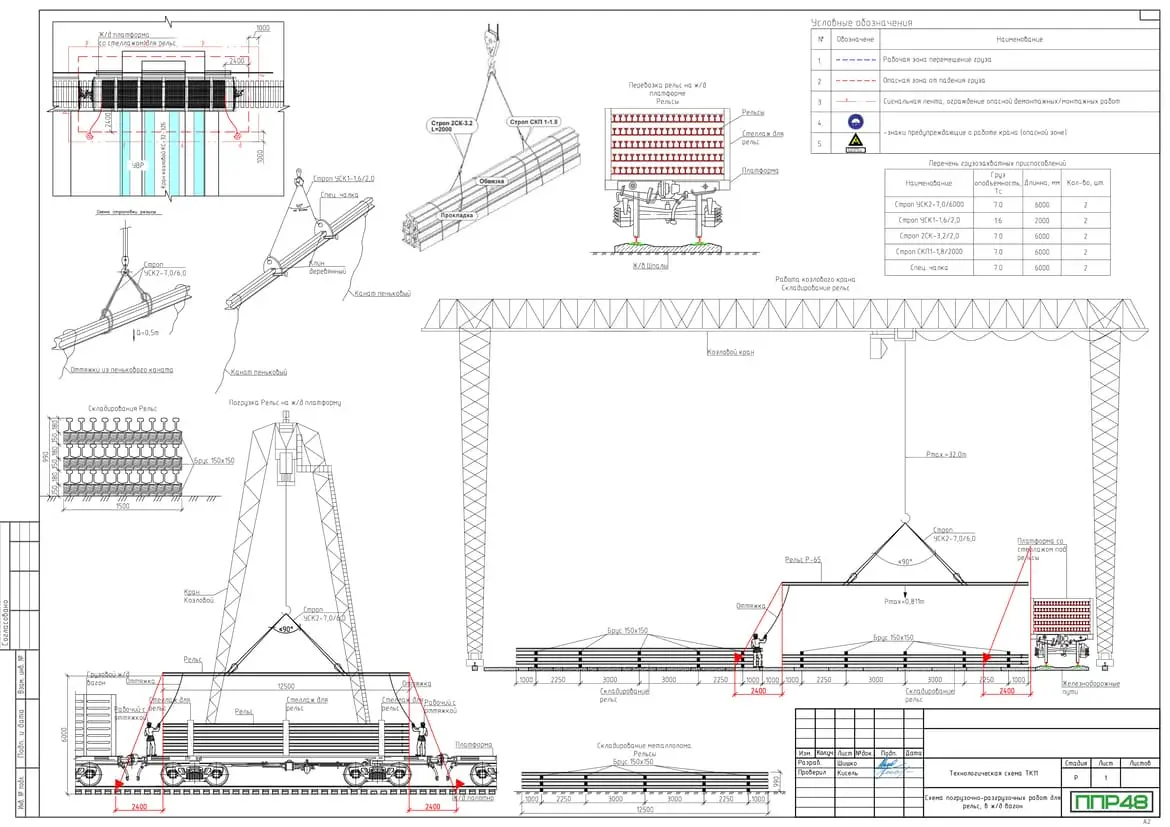

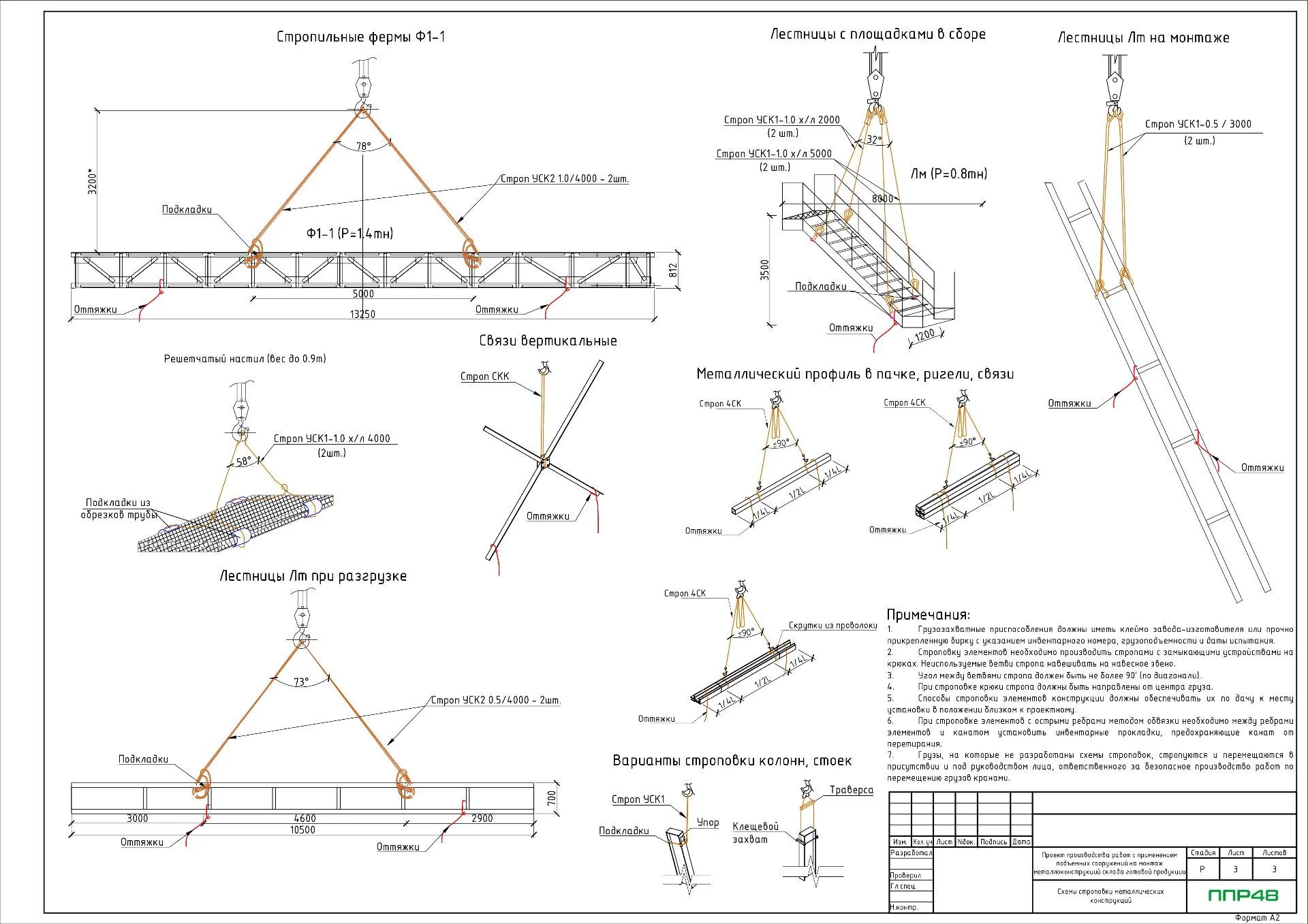

- Схема строповки материалов/грузов/оборудования;
- Таблица масс грузов;
- Паспорта, сертификаты на технику, изделия и материалы и т. д.
Факторы, влияющие на ценообразование ТК подъемными сооружениями
На итоговую стоимость разработки технологических карт для подъемных сооружений влияет несколько ключевых факторов. Основные из них:
-Объем и качество предоставленных исходных данных (например, чертежей);
-Потребность в выезде специалистов на объект для сбора данных о производственном объекте, его технологических процессах, нюансах выполнения работ, особенностях строповки и транспортировки грузов;
-Уровень сложности технологических операций. Создание карт для стандартных операций по перемещению грузов является менее сложной задачей и обходится дешевле. В то же время процессы, связанные с ремонтом или заменой промышленного оборудования, требуют более сложной подготовки, что отражается в их стоимости.
ТК на работу ПС разрабатываются в виде самостоятельного документа, либо входят в состав ППР ПС, либо ППРк.
Наша команда имеет значительный опыт в создании стандартов организаций для промышленных и строительных объектов. Мы используем эффективный подход, который дает возможность разрабатывать технологические карты с применением подъемных механизмов как для простых, так и для сложных технических случаев. Для подготовки разделов КМ и КМД, входящих в состав приложений к ТК, мы применяем современные программные комплексы и высокоточные расчеты. Благодаря слаженной работе наших специалистов мы успешно решаем самые сложные задачи, полностью соответствуя запросам заказчиков. Такой подход позволяет нам становиться надежным и долгосрочным партнером в вопросах разработки документации для особо опасных промышленных объектов.
