Общие сведения
Экземпляр готового ППР на устройство наружного водопровода можно купить ЗДЕСЬ.
Экземпляр готового ППР на устройство внутренних сетей водоснабжения можно купить ЗДЕСЬ.
Системы водоснабжения делятся на несколько основных типов:
- внутренний водопровод (ХВС, ГВС);
- внешний водопровод;
- противопожарное водоснабжение;
- хозяйственные и промышленные системы подачи wody.
Разработка ППР для внутренних и внешних сетей имеет ряд существенных различий. Это обусловлено тем, что при устройстве наружных сетей строительные организации используют крупногабаритную технику, схемы движения которой необходимо отражать в графической части projektu. В проектах на внутренние инженерные сети такая техника используется намного реже, поэтому графическая часть требует минимальных решений.
Проект производства работ на строительство наружного водопровода
Состоит из комплекса технологических карт. К ним относятся такие ТК, как:
- Земляные работы;
- Прокладка трубопровода;
- Забутовка трубопровода;

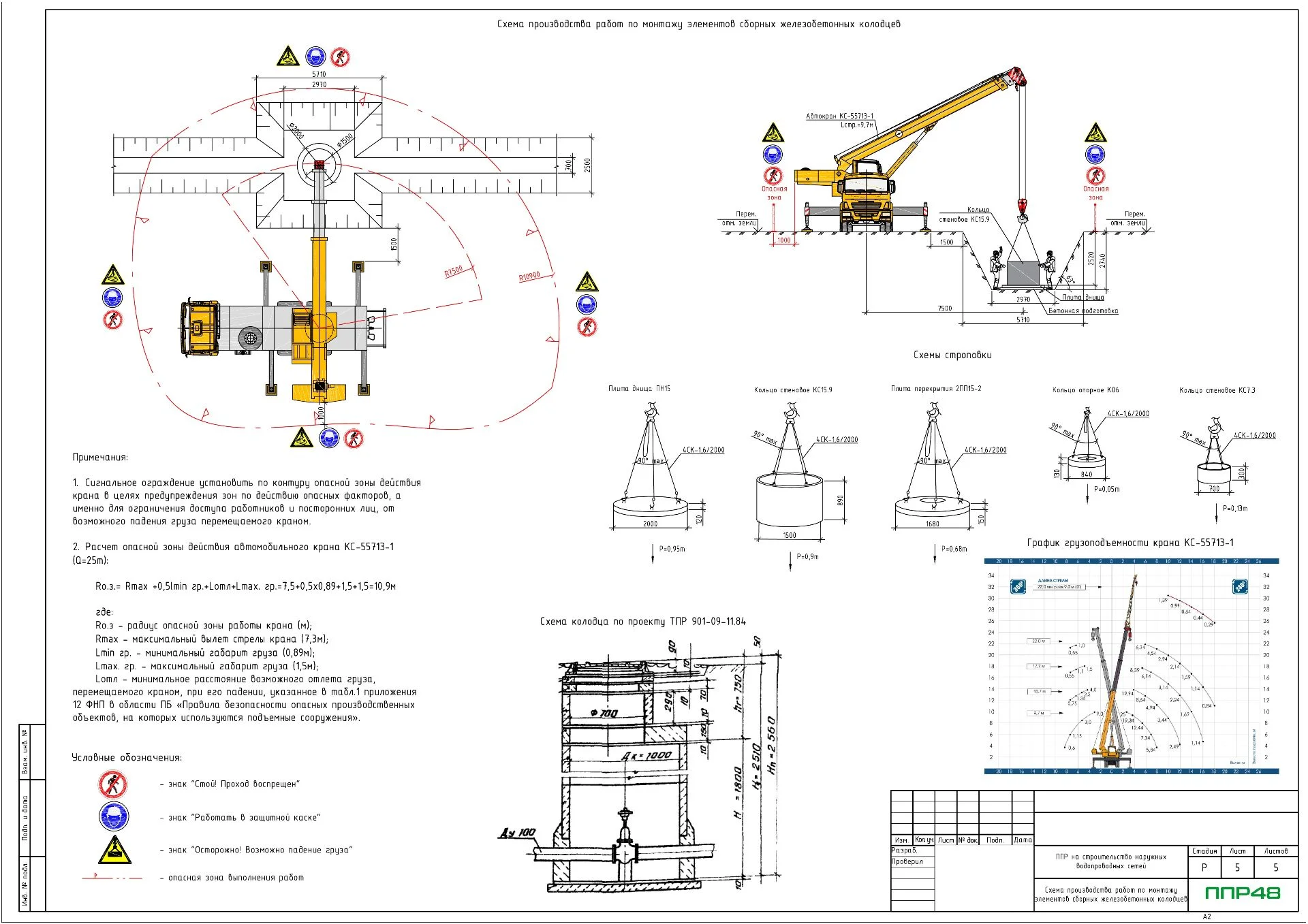

- Устройство камер, колодцев системы;
- Рекультивация, благоустройство (при необходимости).

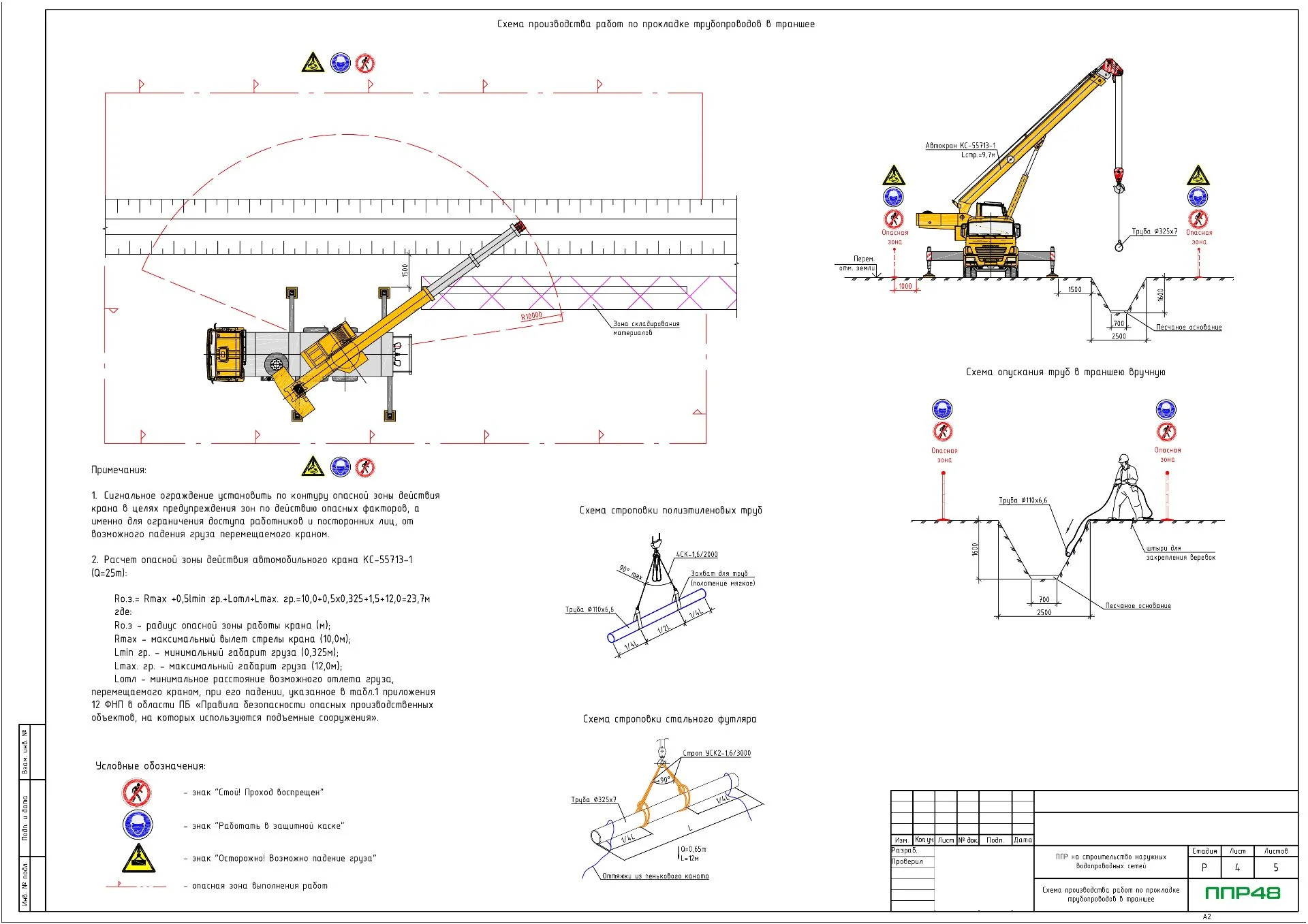

Раздел на выполнение земляных работ является неотъемлемой частью данного типа документа. При открытой прокладке НВ перед укладкой трубопроводов выполняют отрывку грунта траншеи. Если траншею разрабатывают в стеснённых условиях, в слабых грунтах и при глубине разработки от 2 метров и более, то стены откосов крепят с помощью деревянных досок или шпунтового ограждения. Затем строители укладывают петли трубопроводов, выполняют обратную засыпку и уплотнение.
При закрытой прокладке трубопроводов строители выполняют такие операции, как:
- разработка грунта приёмного и выходного котлованов;
- крепление стен (в стеснённых условиях);
- укладка трубопроводов;
- обратная засыпка.
Отдельные полимерные трубы, как правило, сваривают между собой в петли с помощью сварочных аппаратов. Затем петли соединяют между собой с помощью электросварных муфт. На следующем этапе трубопровод укладывают в траншею либо протягивают в заранее подготовленные футляры. Устройству защитных футляров следует уделить отдельное внимание.

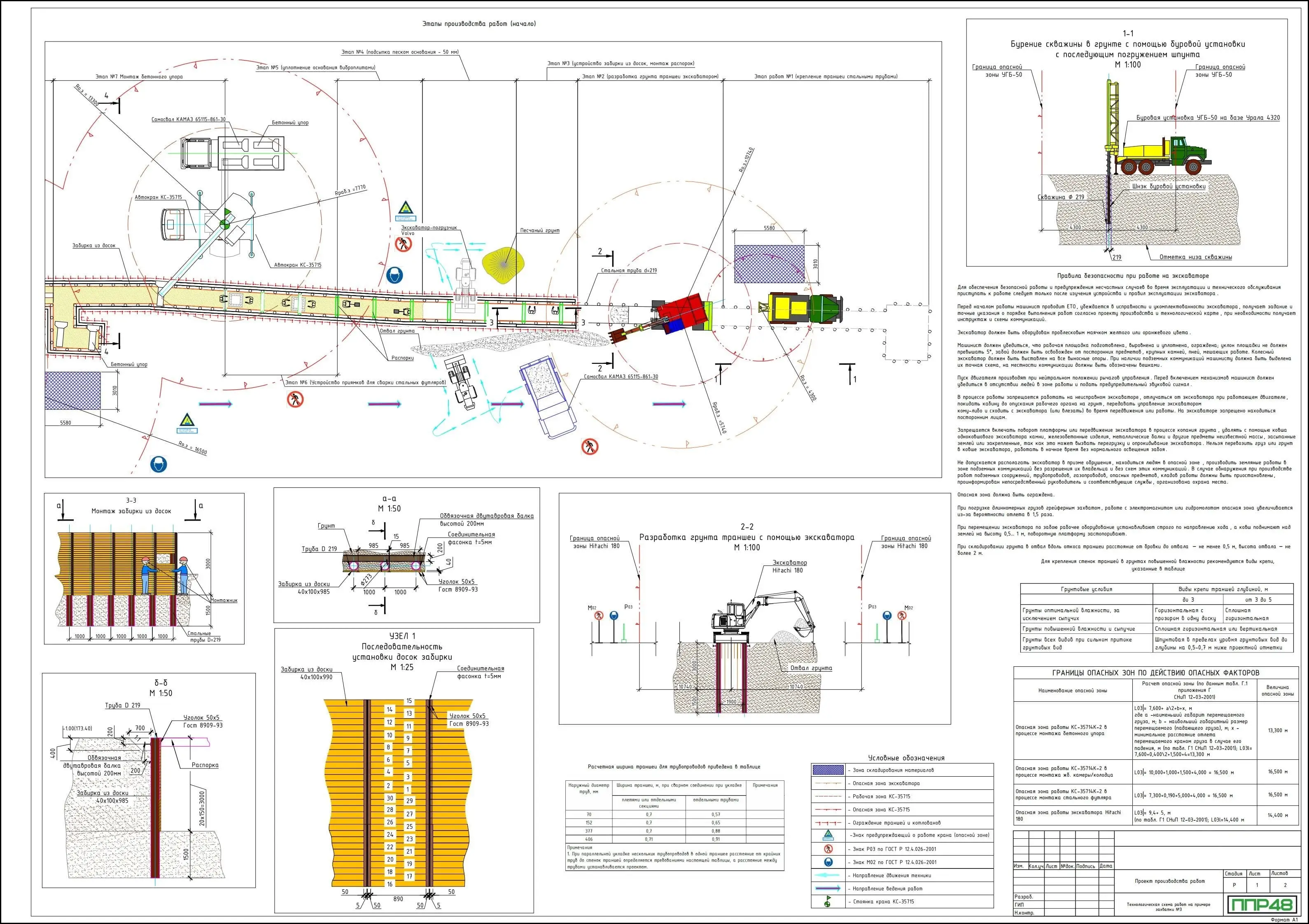

Существует несколько основных способов, обеспечивающих их установку в проектное положение:
- Горизонтальное направленное бурение (ГНБ);
- Горизонтальное шнековое бурение (ГШБ);
- Метод продавливания.
При принятии конкретного метода устройства футляров необходимо учитывать такие факторы, как инженерно-геологические условия и технико-экономические показатели производства работ.

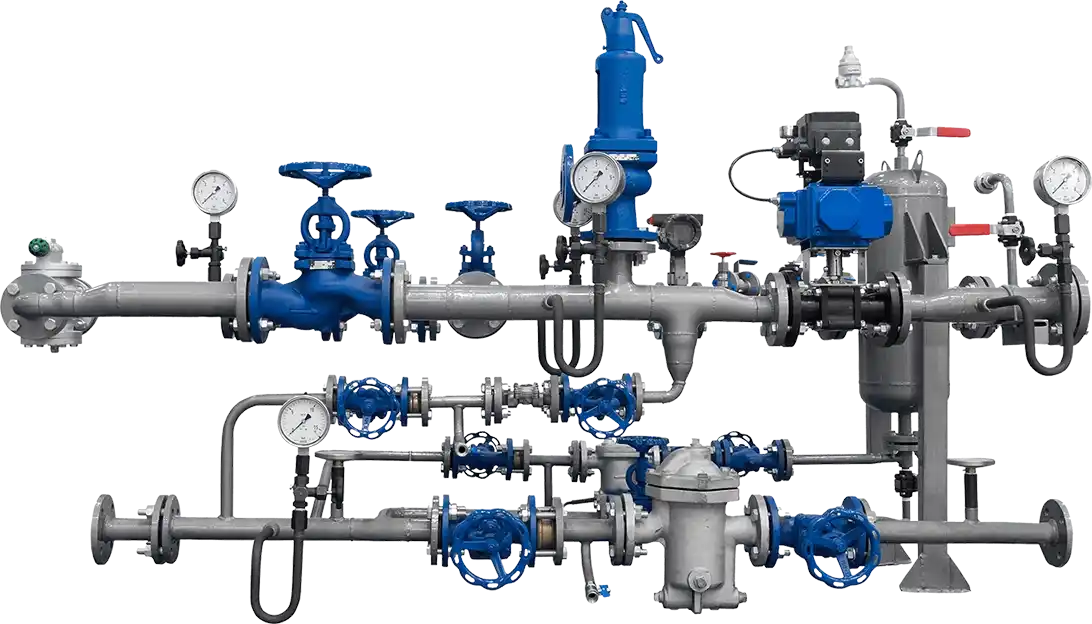

Проект производства работ на устройство внутреннего водопровода
Всевозможные виды систем различаются:
- диаметрами трубопроводов;
- условиями использования при разных температурах окружающей среды;
- условиями эксплуатации;
- способами монтажа;
- продолжительностью ведения технологических операций.
Всё это находит своё отражение в составах и внутреннем наполнении проектов.
Немаловажную роль играет раздел в составе ППР — «Технология производства работ».
В состав раздела должны войти следующие подразделы:
- подготовительные мероприятия;
- разметка и установка креплений для труб;
- сварка, соединение и прокладка труб;
- установка, монтаж приборов и оборудования;
- пусконаладочные работы и испытания.
Отдельно стоит отметить, что в некоторых случаях в состав проекта необходимо включить технологическую карту для работы на высоте. В ней учитываются способы страховки и подмащивания рабочих, определяется перечень систем обеспечения безопасности на высоте и их комплектующие.
