Проект производства работ на прокладку кабеля в земле
Проект, в большинстве случаев состоит из следующих технологических карт:
- ТК на земляные работы с креплением откосов насыпи;
- ТК на прокладку кабеля;
- ТК на обратную засыпку и уплотнение;
- ТК на пересечение с другими инженерными сетями и коммуникациями.
В процессе разработки проекта производства работ, необходимо учитывать довольно большое количество условий, от которых зависит как скорость, так и качество строительства. На начальном этапе разработки документа, необходимо самым внимательным образом изучить все исходные данные - проект, рабочую документацию, прочую информацию.
Какую технологию следует раскрыть в ППР на прокладку кабеля?
На начальном этапе необходимо выполнить планировку и осушение территории, разместить временные здания и сооружения, организовать подъездные пути и определить места складирования материалов. Если работы попадают в охранную зону действия других инженерных коммуникаций, то работы следует производить в присутствии ответственного лица со стороны эксплуатирующей организации. В случаях когда работы затрагивают городскую дорожно-сетевую инфраструктуру, в качестве приложений к ППР, потребуется разработать временную схему организации дорожного движения (ОДД).
ППР на прокладку кабеля - на первый взгляд, простой проект. Тем не менее, существует ряд особенностей, которые нужно учитывать в процессе его разработки:

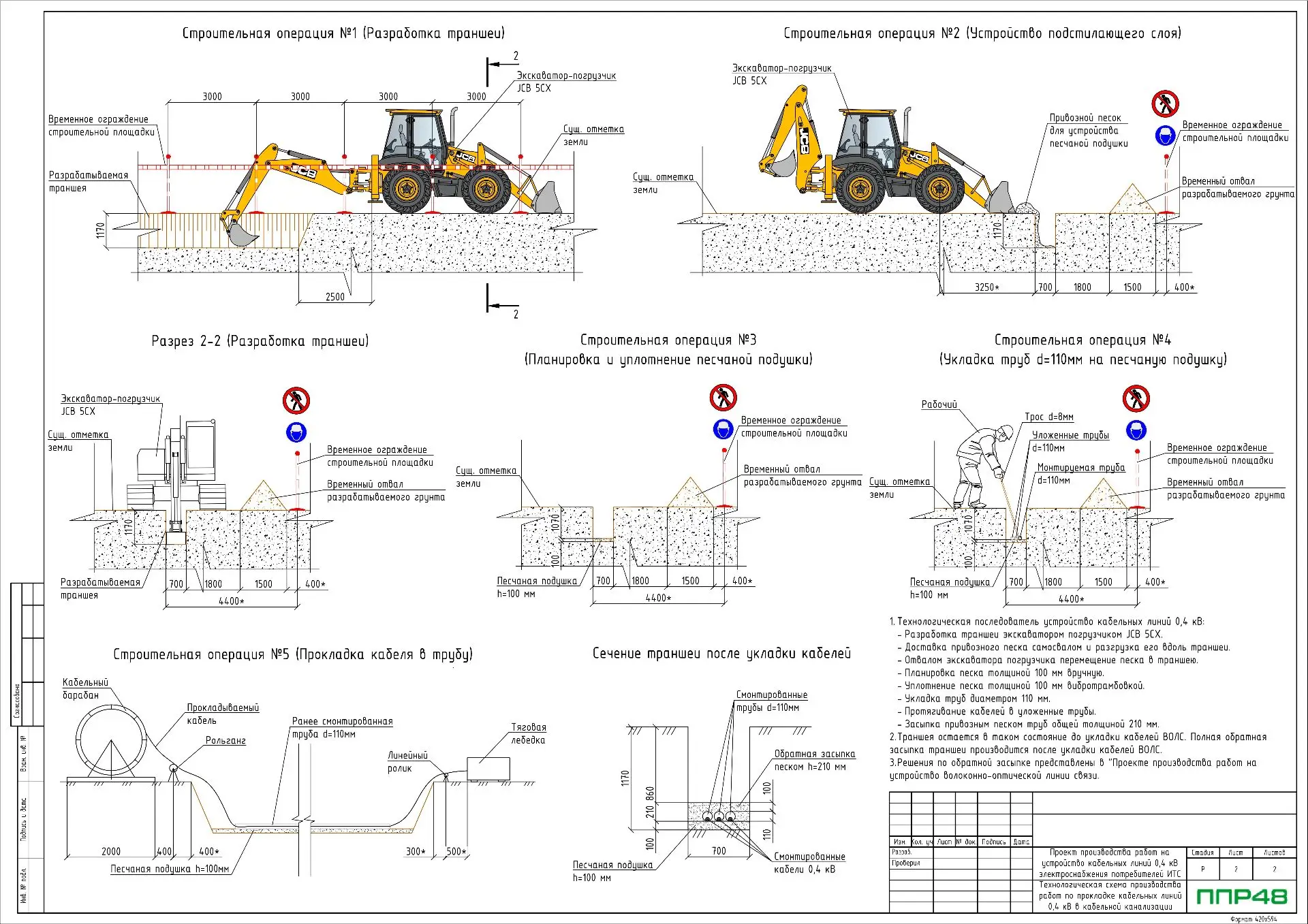

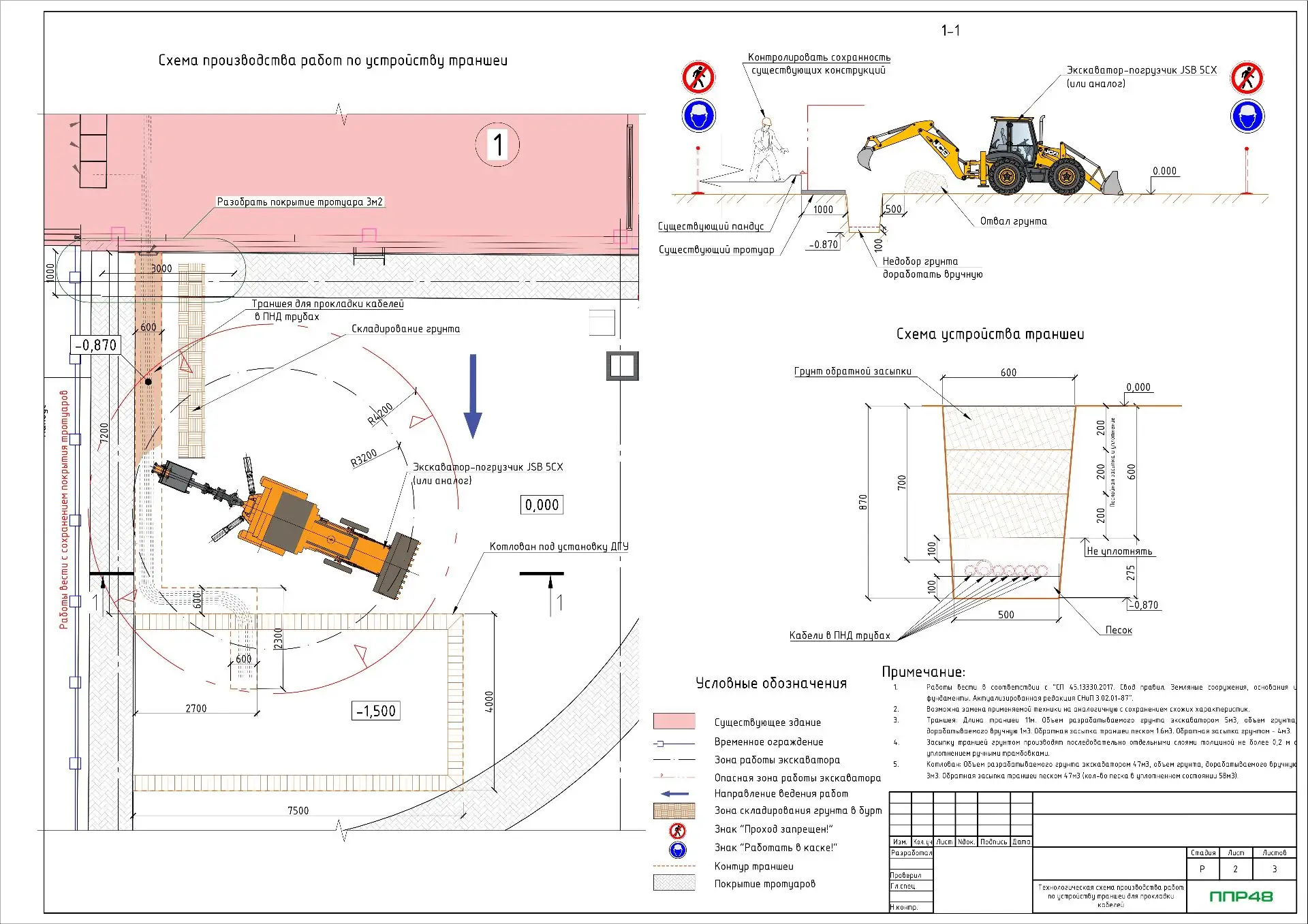

- Перед прокладкой электрического кабеля в грунте разрабатывают траншею с помощью экскаватора или вручную.
- Для работ в стеснённых условиях стены траншеи крепят при помощи забирки из досок. Доски приделывают к конструкции из труб, которые предварительно погружают в грунт. Для придания жёсткости между стенками траншеи монтируют распорки.
- Вид поперечного сечения траншеи с расположенными в ней силовыми кабелями зависит от их напряжения.
- Важным критерием сохранности кабелей является устройство песчаной подсыпки.

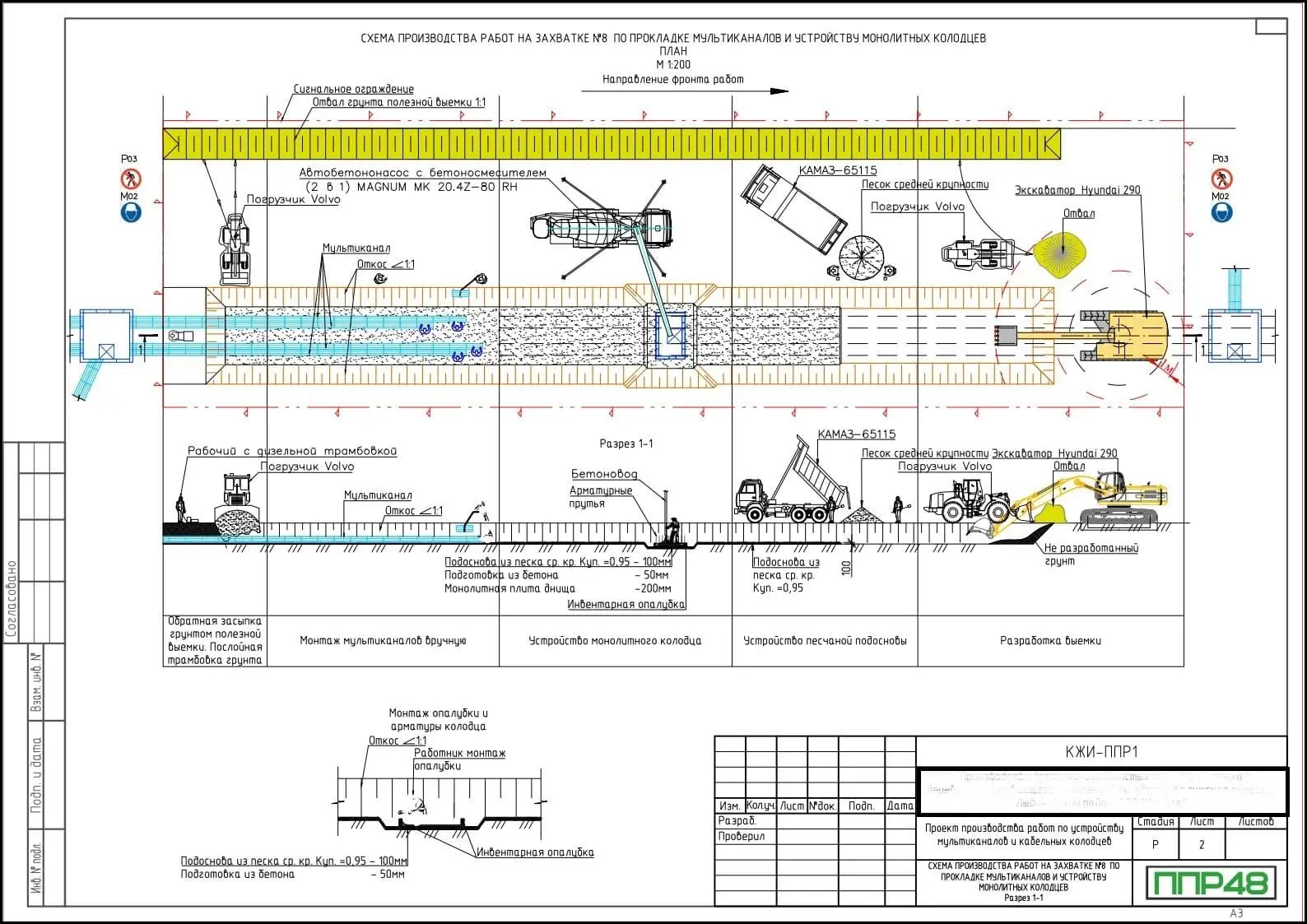

- В качестве кабельной канализации для силовых кабелей могут использоваться гофрированные трубы.
- Для качественной укладки кабеля используют барабаны, устанавливаемые на опорах (рамах), а также специальные устройства для разматывания.
