Требования к составу исполнительной документации на прокладку наружных сетей водоснабжения
Исполнительная документация (ИД) на прокладку сетей водоснабжения является важной частью строительного производства. Она позволяет оценить соответствие выполненных работ проектной документации, контролировать качество и сроки выполнения работ.
С сентября 2023 года приказ Минстроя России от 16.05.2023 № 344/пр «Об утверждении состава и порядка ведения ИД при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» регулирует требования к её оформлению, а также правила её ведения и хранения.
В целом, состав исполнительной документации на прокладку сетей водоснабжения можно объединить в следующие группы:
- исполнительная проектная;
- техническая для заводов-изготовителей;
- исполнительная производственная.
Прокладка сетей наружного водоснабжения имеет свою специфику:

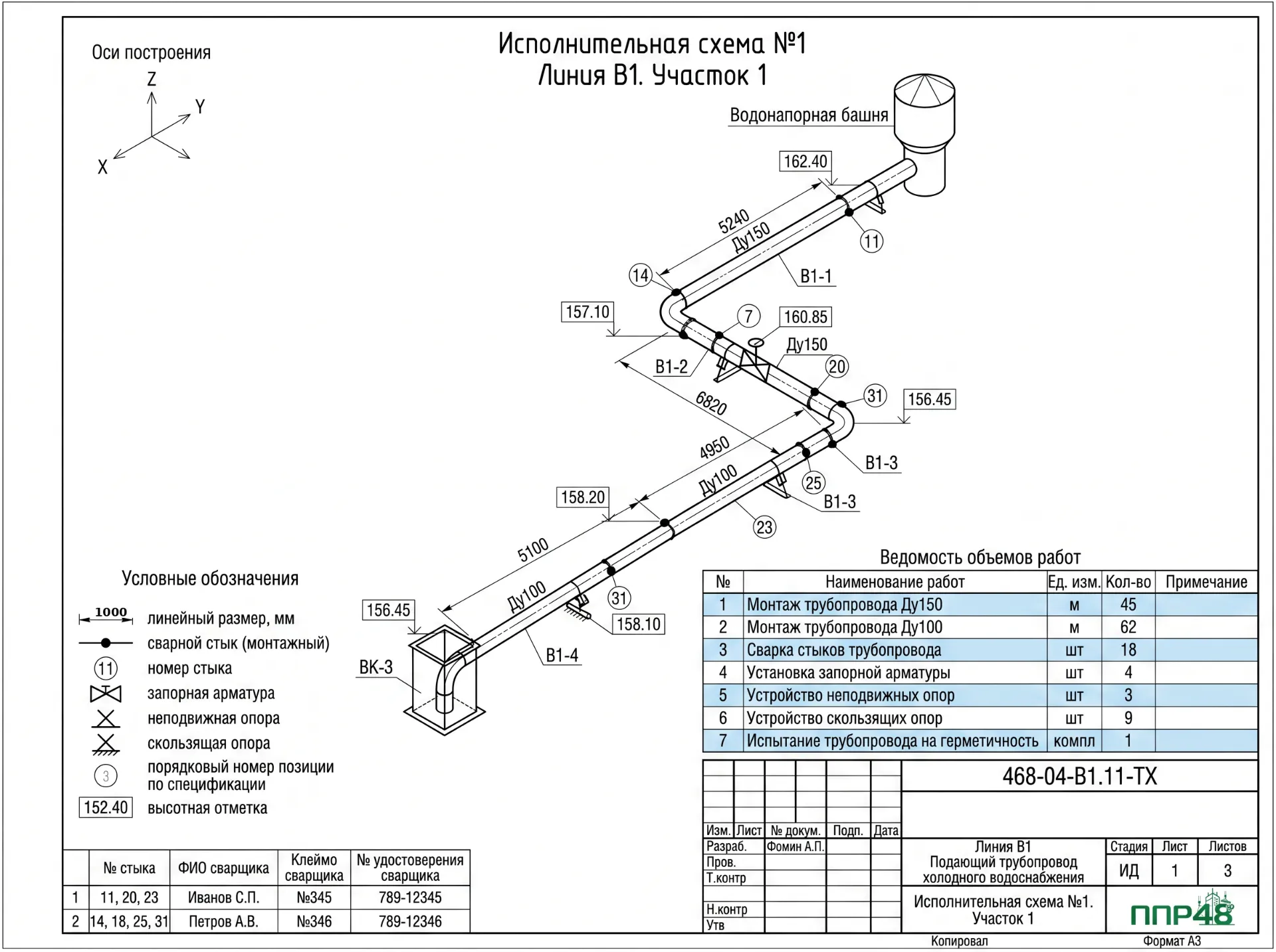

- Детализированные исполнительные схемы трассировки трубопроводов с указанием глубин заложения, геодезических отметок, типов грунтов, а также расположения колодцев, камер, пожарных гидрантов и других элементов.
- Акты скрытых работ (устройство подушек под трубопроводы, гидроизоляция, укладка труб, засыпка и уплотнение грунта).
- Документы по результатам гидравлических испытаний на прочность и герметичность сетей, включая испытания на устойчивость к внешним воздействиям (морозы, подвижки грунта).
Требования к составу исполнительной документации на устройство внутренних сетей водоснабжения
Прокладка сетей внутреннего водоснабжения имеет свою специфику:

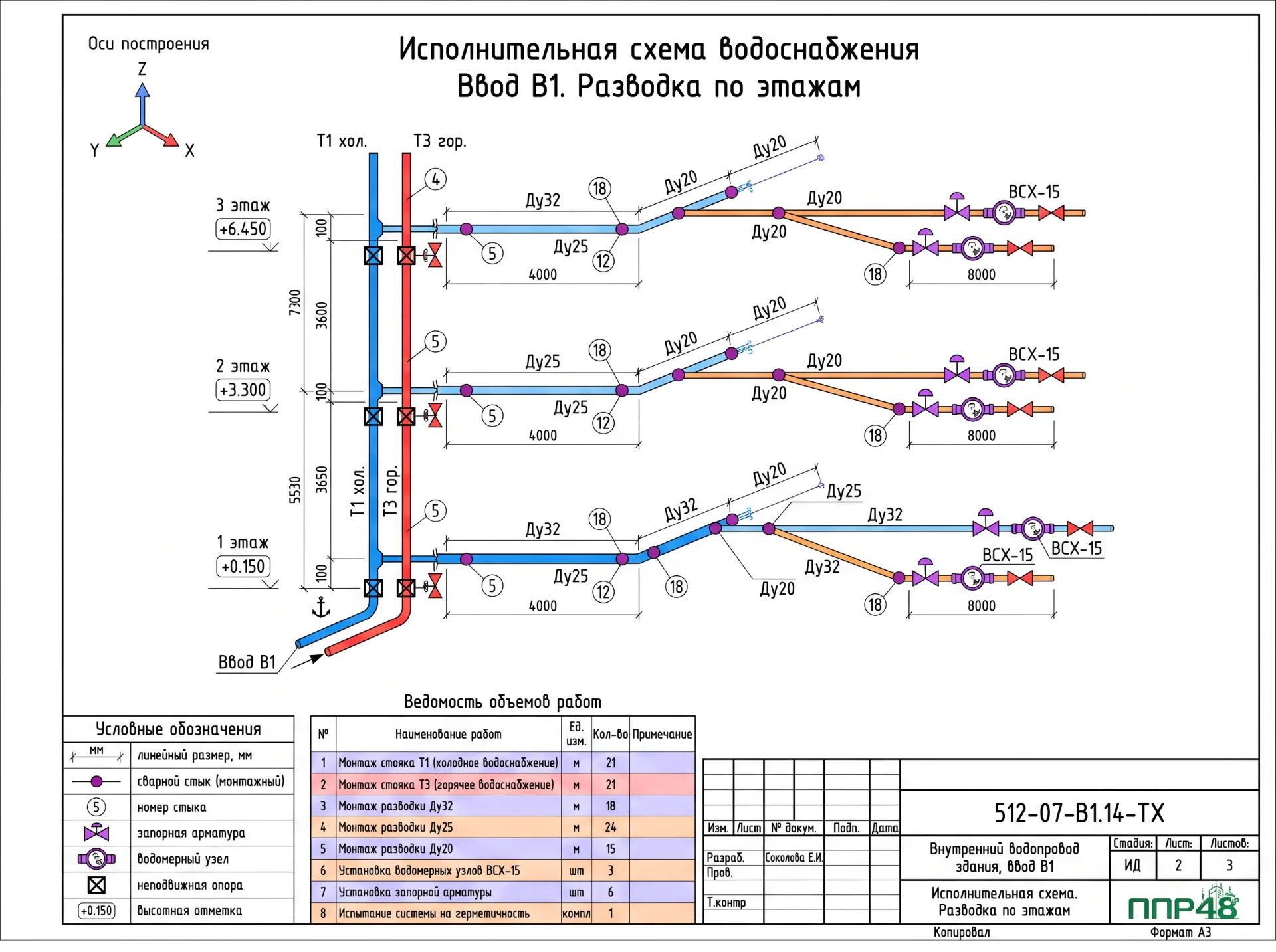

- Исполнительные схемы внутренней разводки трубопроводов с указанием мест подключения к стоякам, расположения запорной арматуры, фитингов, водомеров и других элементов.
- Акты испытаний на герметичность и работоспособность системы (проверка давлением, визуальный осмотр на предмет утечек).
- Документы, подтверждающие соответствие используемых материалов (труб, фитингов) санитарным и строительным нормам.
Состав исполнительной документации может изменяться в зависимости от сложности объекта и требований заказчика. Специалисты компании ППР48 уделяют особое внимание изучению проектной документации и индивидуальным требованиям на объекте, что помогает находить оптимальные решения.
В каких случаях требуется составление ИД на монтаж сетей водоснабжения
Исполнительная документация на прокладку сетей водоснабжения требуется в следующих случаях:
- после завершения монтажа для подтверждения соответствия проекту;
- при сдаче объекта в эксплуатацию;
- в случае проведения проверок или инспекций контролирующими органами;
- для получения разрешений и актов приёмки;
- в случае возникновения споров или необходимости подтверждения качества выполненных работ;
- при реконструкции или модернизации существующих сетей.
Важно понимать, что ИД нужна не только для надзорных органов, но и для исполнителя работ для подтверждения качества их выполнения в соответствии с проектом и нормативами.
Исходные данные для разработки ИД на строительство сетей водоснабжения
При подготовке ИД на прокладку сетей водоснабжения необходимы следующие исходные данные:
- рабочая документация (проект);
- сертификаты на материалы, паспорта на оборудование, документация заводов-изготовителей;
- приказы о назначении ответственных лиц за приёмку и сдачу работ;
- исполнительные схемы
