Разработка проектной документации КМ и чертежей КМД

Раздел КМ — расшифровка аббревиатуры обозначает конструкции металлические. Раздел КМД — конструкции металлические деталировочные. Согласно требованиям предусмотрено двухэтапное конструирование всех металлоконструкций. На первом этапе разрабатываются строительные чертежи (Раздел КМ). На втором этапе создаются чертежи раздела КМД. Разработка КМ – это основная составляющая всей документации проекта. Она составляется на металлоконструкции любого типа. Проектирование КМ, КМД – залог надежной эксплуатации объекта в дальнейшем.

Нормы для разработки КМ, КМД, правила и последовательность проектирования

Разработка КМ и КМД объектов выполняется на основе проекта и технического задания, выданного заказчиком. Эти разделы выполняются на основе разделов проектов АР, АС, и ТХ — архитектурные и технологические разделы. В ряде случаев КМД выполняется в качестве основного документа, если речь идет, например, об опорных конструкциях трубопроводов, не стандартизированной оснастке или приспособлений. Во время конструирования специалисты прорабатывают моменты связи элементов схемы воедино, рассчитывают механическую нагрузку на различные точки, способы монтажа, а также анализируют меры для защиты металлоконструкции от коррозии.

Проектирование КМ и КМД обязательно осуществляется с учетом строительных норм и правил. Любое отклонение от норм категорически запрещено.

Проектирование КМ – обязательный этап, который вносится в проектную документацию. Этот раздел специалисты выполняют еще на этапе оформления проектной документации.

КМД – это раздел документации, где объект прорабатывается более детально. Работы выполняются на основе информации, заложенной в КМ.

Разработка чертежей КМД, в основном, выполняется на площадках изготовителей, поскольку при создании металлоконструкций необходимо учитывать специфику конкретного завода. Такой подход позволяет более точно выполнить строительные цели.

Правила разработки КМ

Разработка чертежей КМ, как и КМД, относится к единой проектной документации объекта. В разделе КМ присутствует вся информация о конструкции, подаваемая в виде схем, чертежей и пояснительной записки.

Последовательность оформления документа КМ выглядит следующим образом:

• общая информация об объекте;
• расчетные данные конструкционных деталей;
• детальные планы и схемы металлоконструкций;
• технические характеристики и спецификация материала, из которого возводится объект.

При создании чертежей КМ, специалисту необходимо учитывать требования:

• ГОСТ 21.502-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций»;
• СП 16.13330.2017 «Стальные конструкции» с изм.;
• СП 70.13330.2012 «Несущие и ограждающие конструкции».
• Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений. Конструкции металлические. Чертежи КМД.

Правила разработки КМД

В раздел КМД обязательно вносятся подробное описание узлов конструкции, маркировка деталей и сечения.

Нанесенные на чертеж размеры в КМД делятся на три категории:

• размеры для производства элементов;
• значения, определяющие пространственное размещение деталей;
• размеры для установления связи со смежными элементами.

Документация должна содержать минимальное количество информации, необходимой для полноценного производства детали. Схемы не должны быть перегружены данными.

Правила создания КМД касаются и размеров. Они подаются в таком виде, чтобы сборщик мог беспроблемно установить элемент на место. При необходимости подготавливаем подробную пространственную схему сборки.

Состав разделов КМ и КМД

Проектирование КМД и КМ подразумевает конкретный состав документации. Для КМ это:

• общая информация по объекту;
• расчет нагрузок на конструкцию;
• инженерные решения в объекте;
• чертежи взаимного расположения элементов;
• схемы конструкционных деталей;

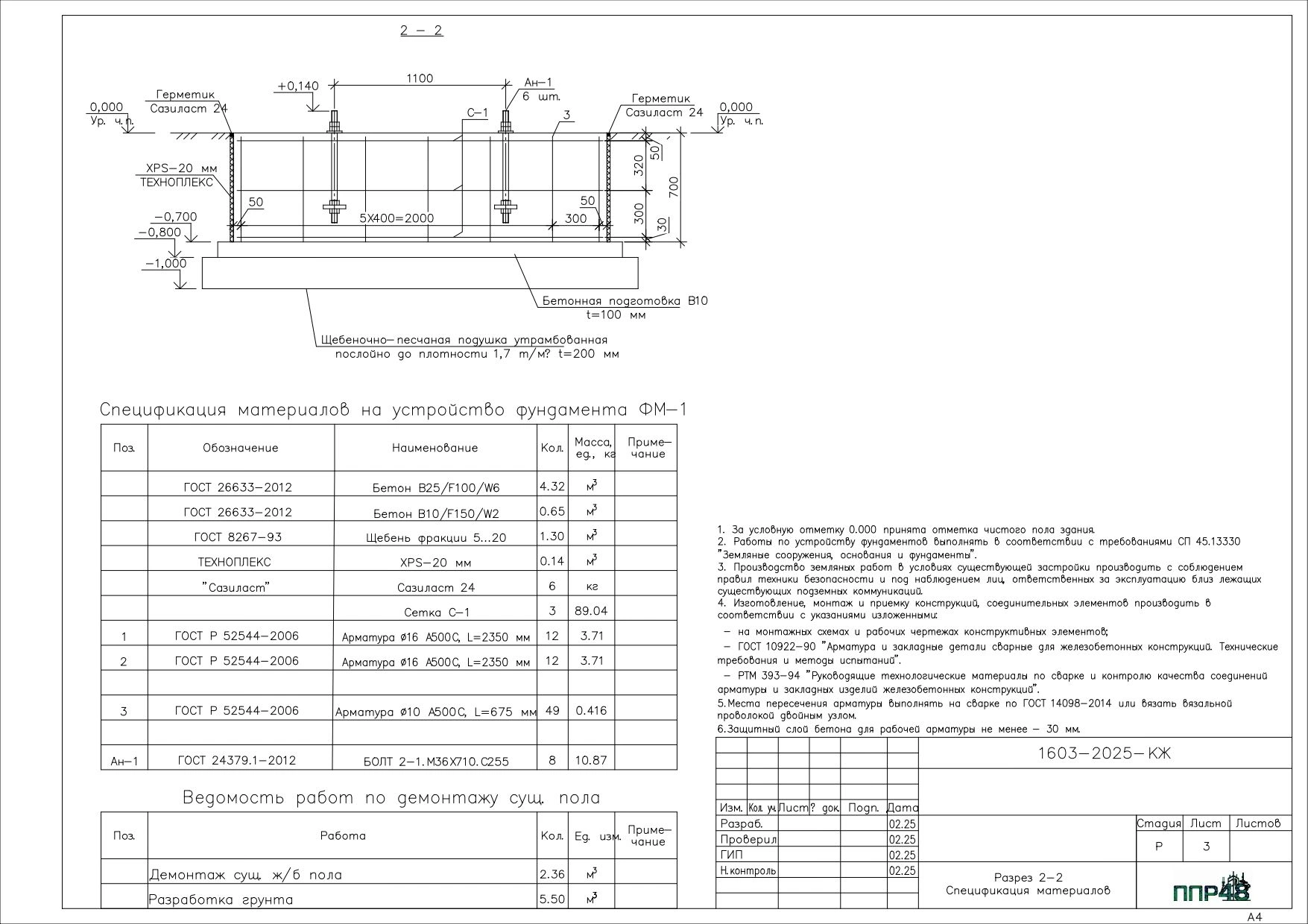

• спецификация используемых материалов;
• защита металла от внешнего воздействия;
• дополнительные меры, внедренные на конкретном объекте.

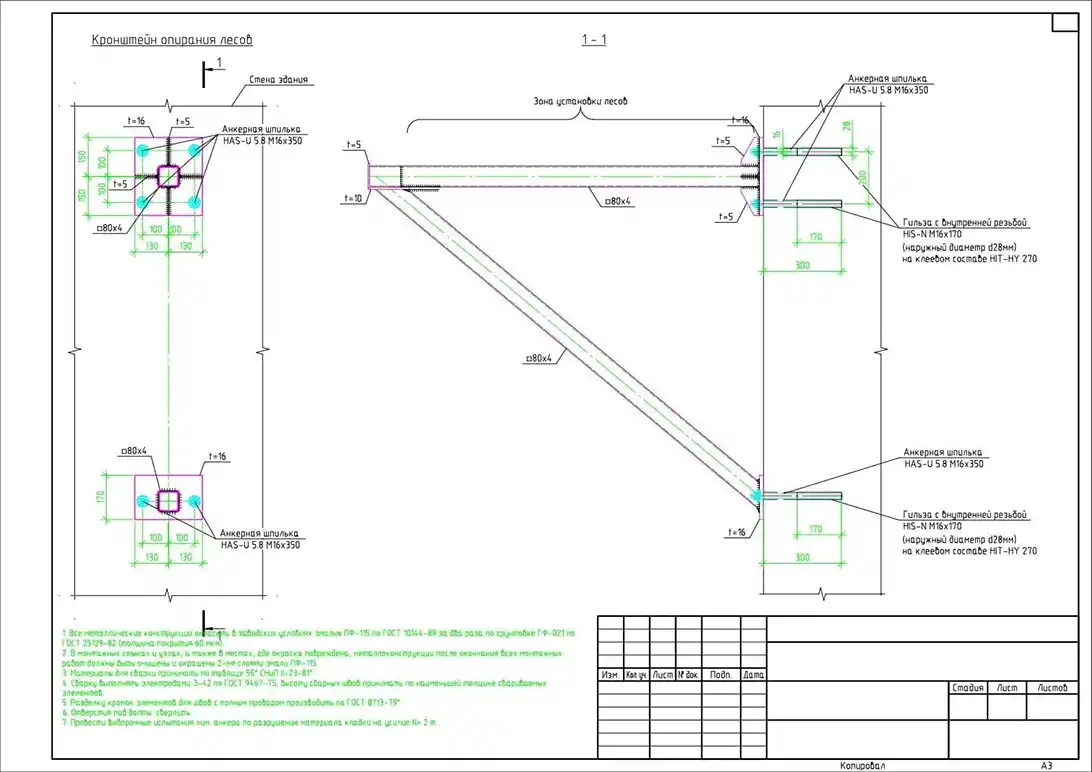

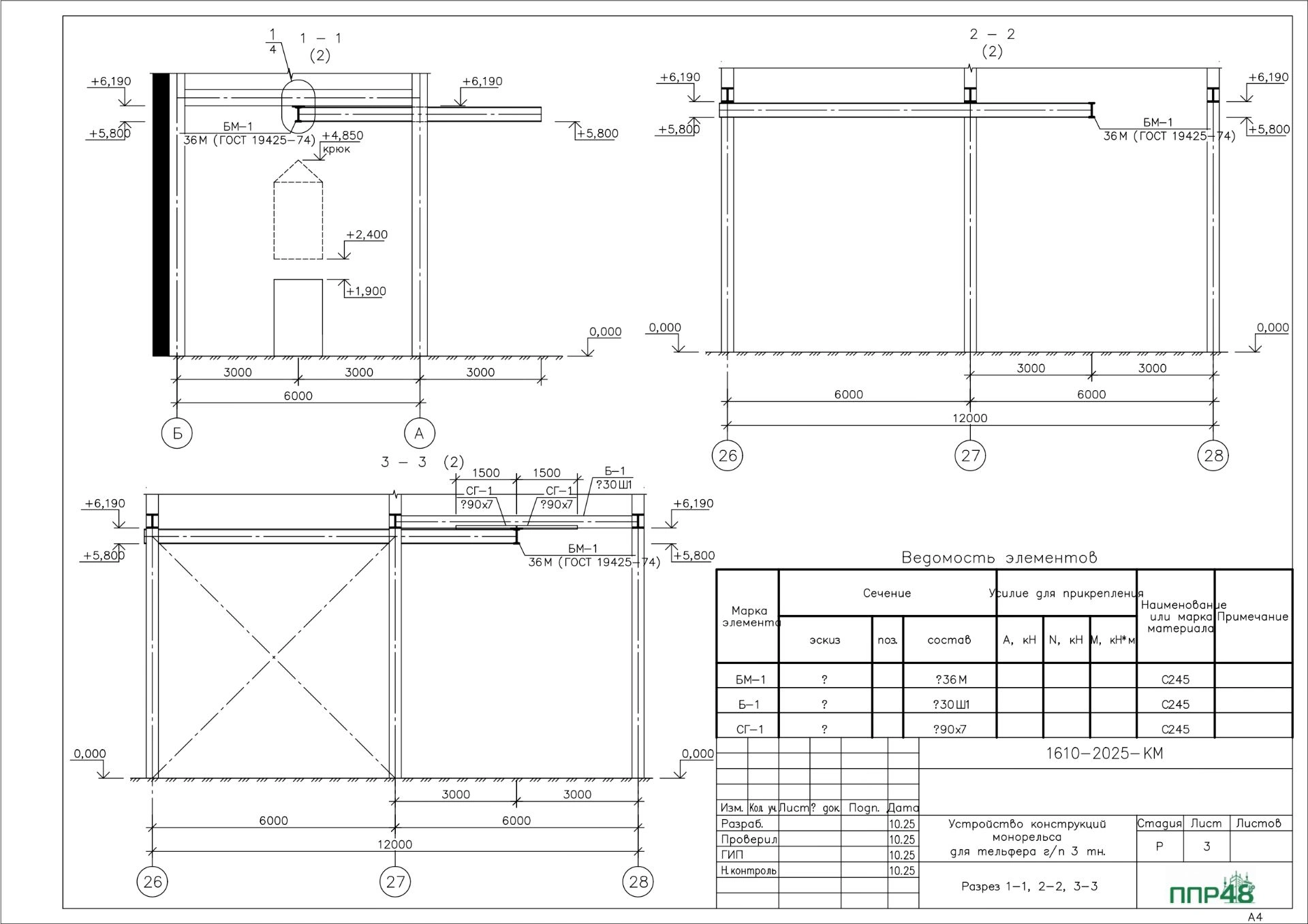

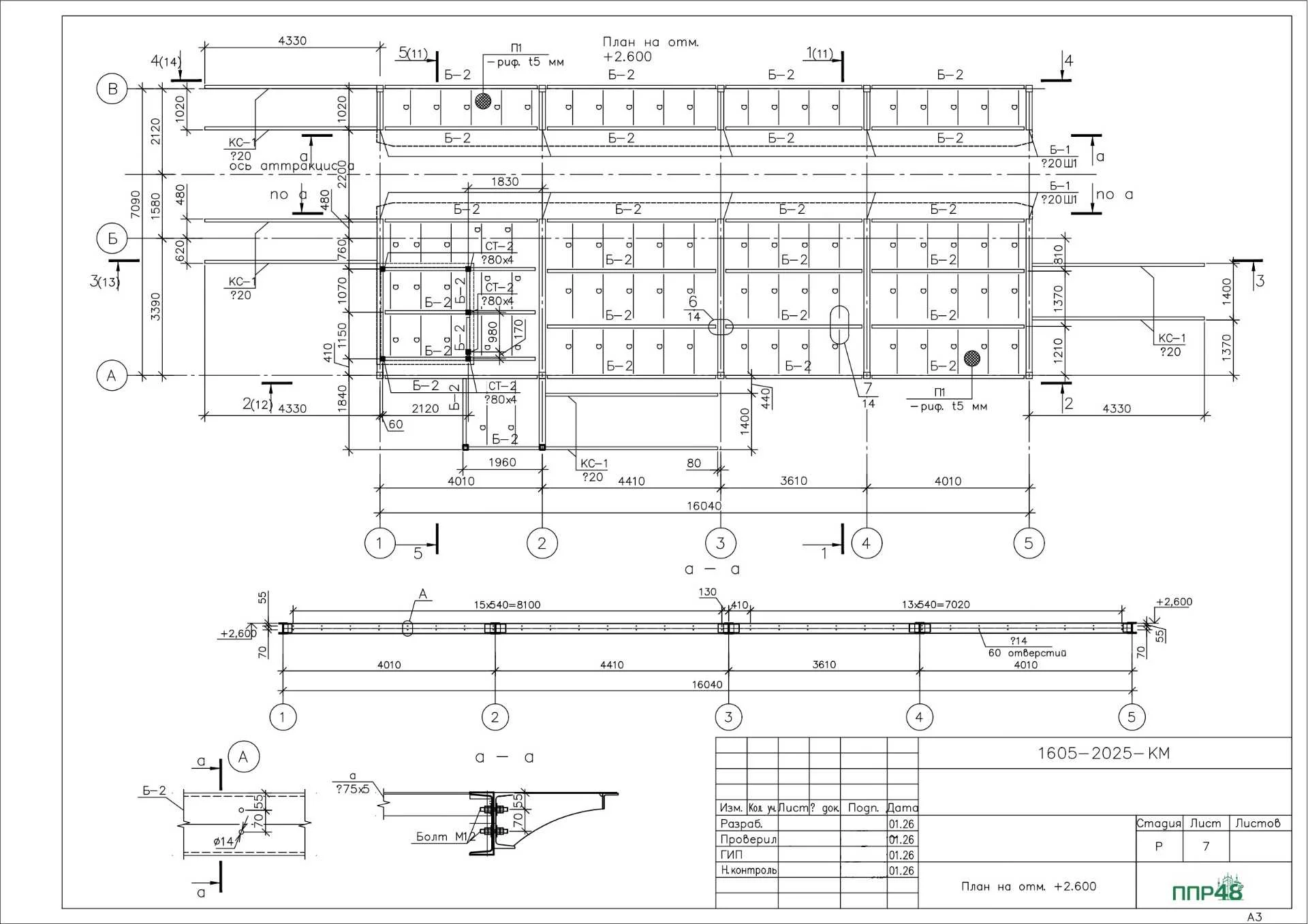

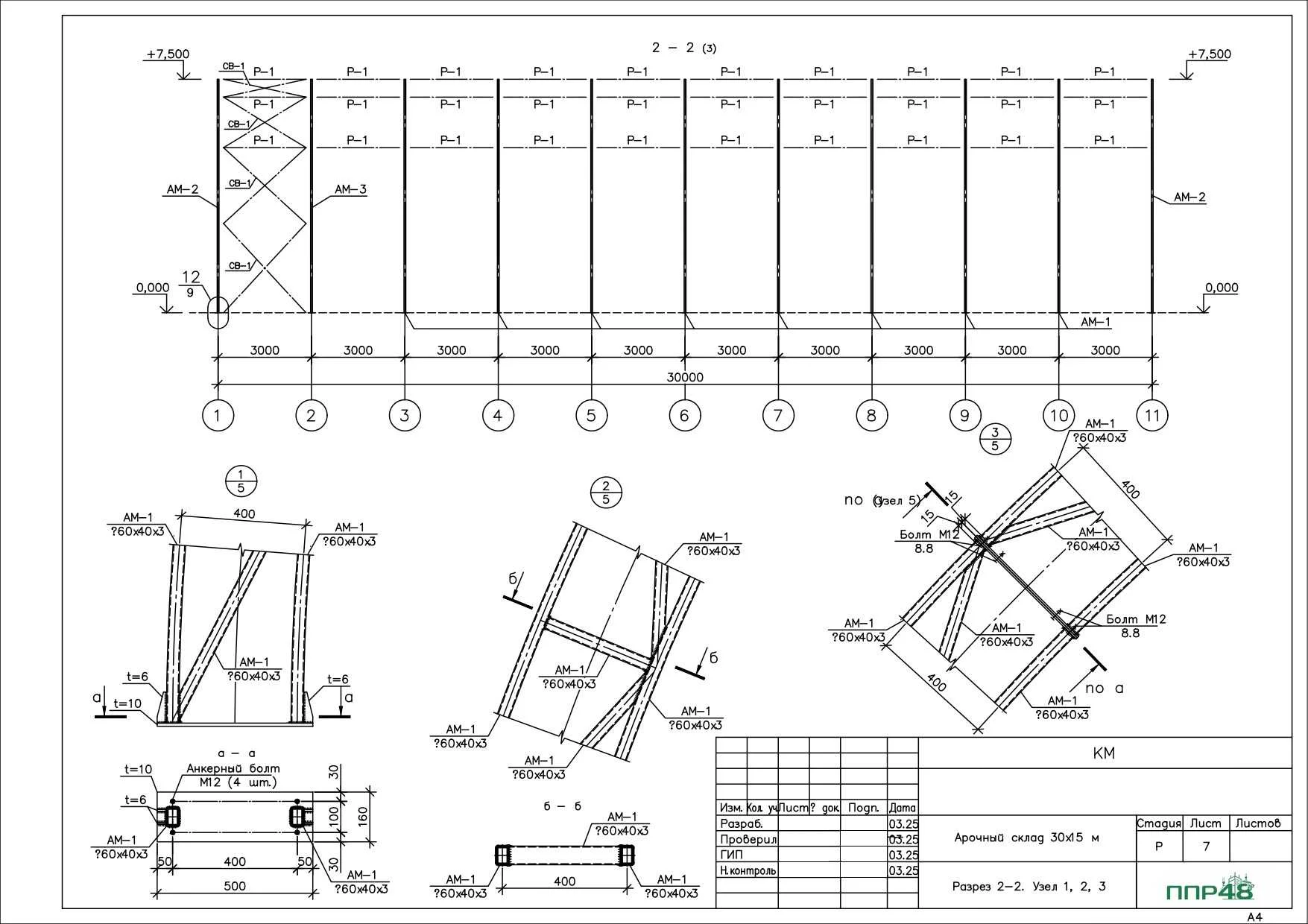

Чертежи общего вида выполняют в виде планов, видов или разрезов соответствующих конструкций с упрощенным или схематичным изображением элементов.

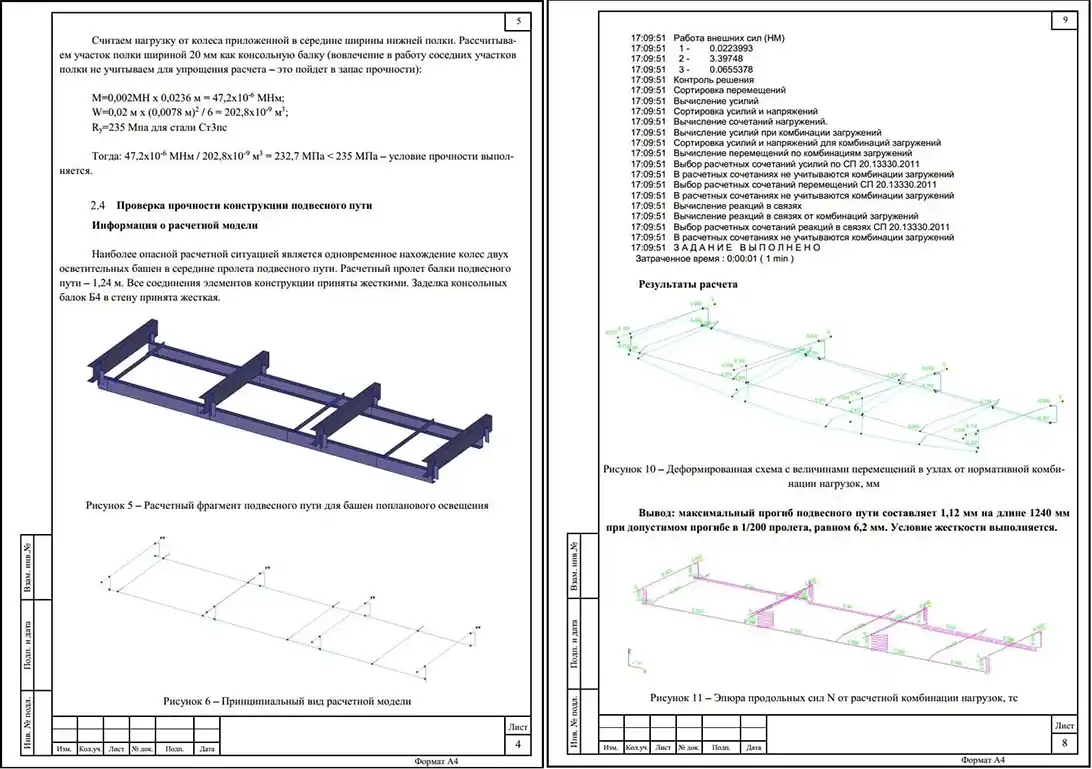

В качестве пояснений прилагается записка с расчетами. Документ КМ далее передается на государственную комиссию.

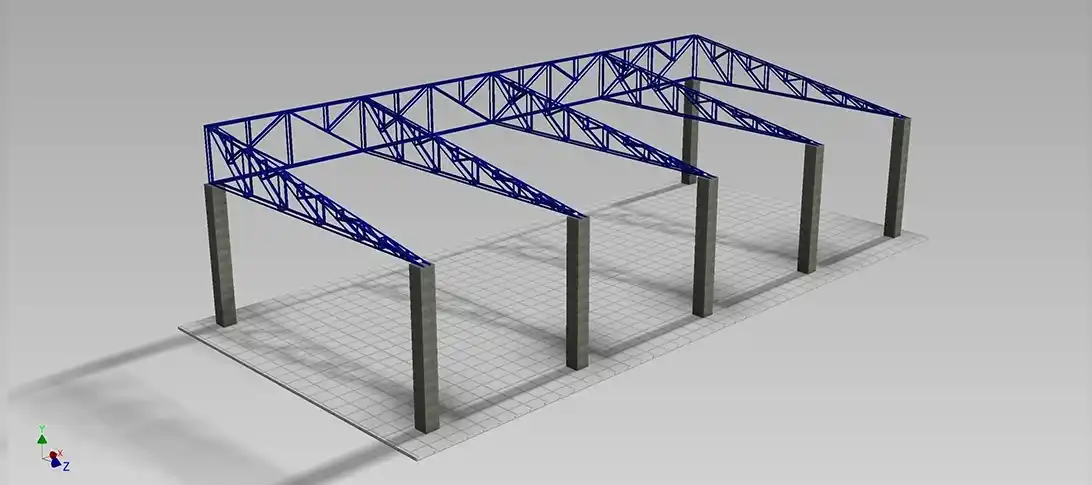

Проектирование КМД металлоконструкций отличается. Чертежи более детальные, присутствует схемы каждых составных узлов. Разработка КМД включает в раздел:

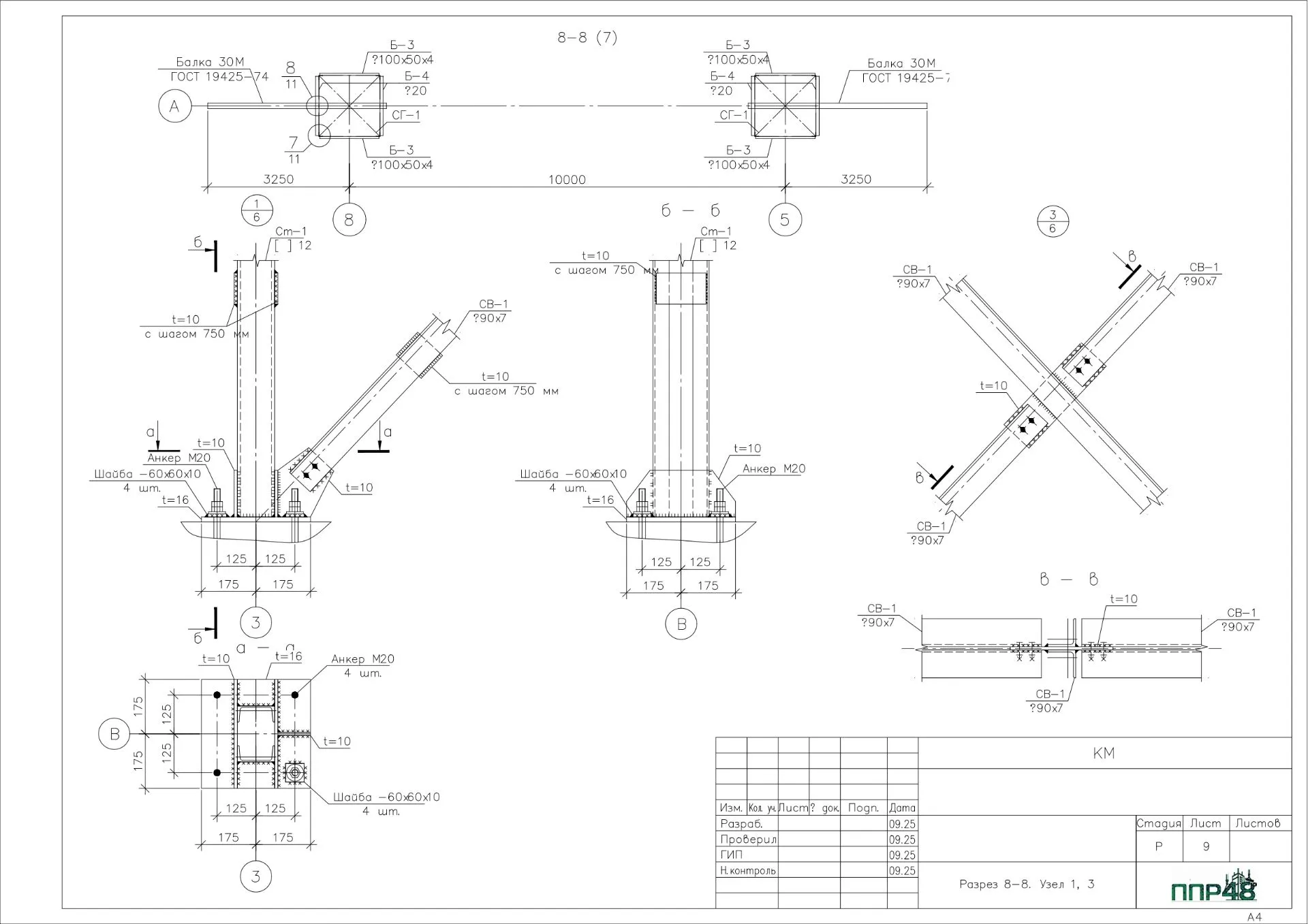

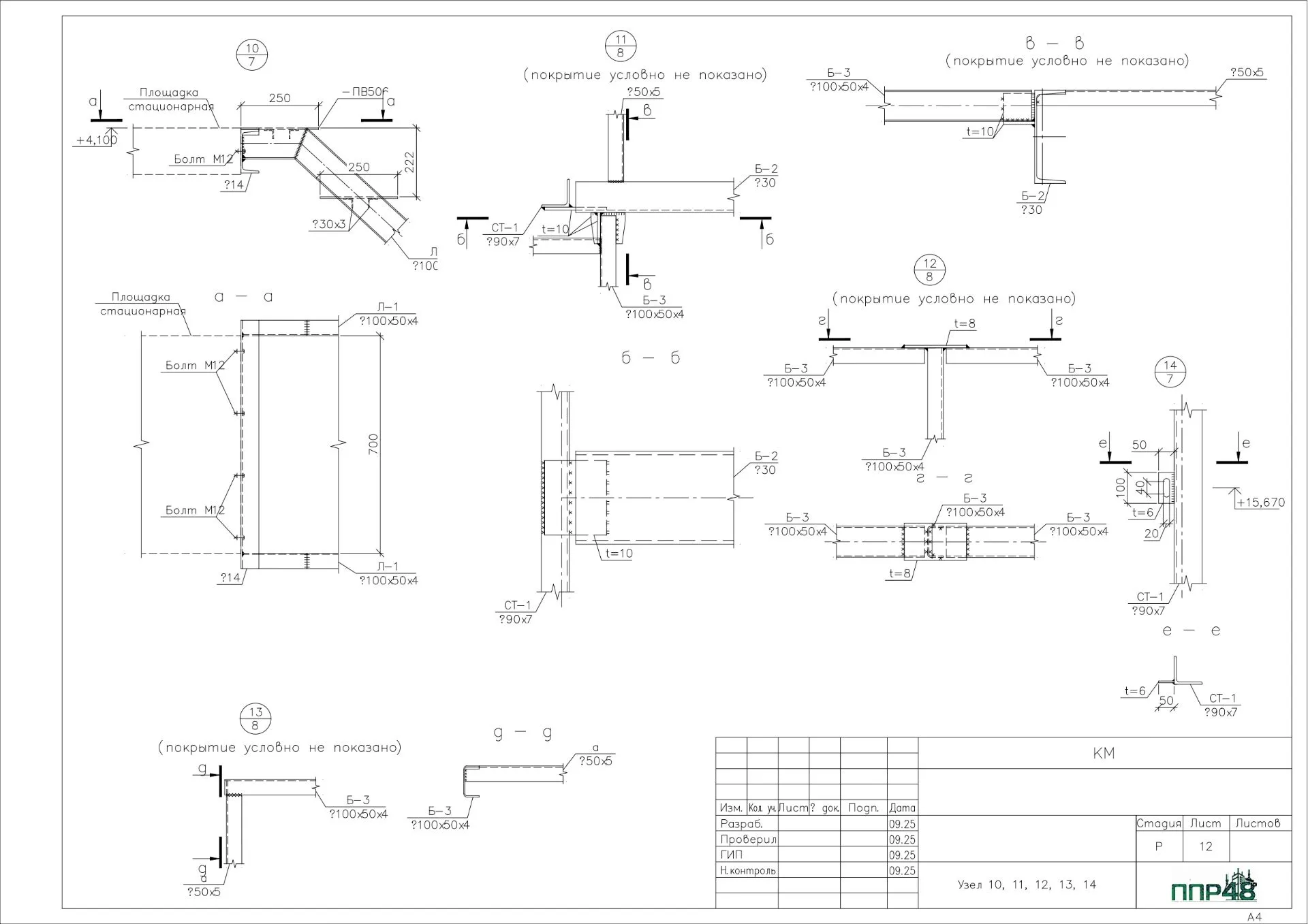

• чертеж каждого узла;
• данные о стыках, соединениях;
• габаритные размеры деталей;
• монтажная информация отправных конструкций;
• количество, тип точек соединения;
• способ обработки поверхности конструкции;
• марки стали;
• взаимное расположение сварных швов, распределение нагрузки.

В документе должны присутствовать сборочные, монтажные чертежи для дальнейшего процесса.

Последовательность выполнения проектных работ

Последовательность работ по оформлению разделов выглядит так:

• техническое задание на проектирование;
• КМ;
• КМД.

На базе готового КМ рассчитывается смета раздела. Детальные данные элементов конструкции приводятся инженерами в КМД. Вся документация выполняется с учетом особенностей эксплуатации будущего объекта. В случае не ответственных и стандартизированных изделиях возможна разработка КМД без раздела КМ.

Стоимость разработки КМ и КМД, этапы взаимодействий, договор и цены

Ценообразование включает:

• анализ технической документации;
• распределение задач между исполнителями;
• конструкторские работы, выполнение чертежей в прогрессивных САПР;
• монтажные схемы;
• формирование марок объектов;
• окончательная проверка документов;
• корректировка документации.

Стоимость разработки КМД зависит от сложности проекта, например, от использования специальных соединений. Детальная цена формируется на этапе составления договора. Расценки на разработку КМ формируется немного иначе. Поскольку это базовая документация, от которой дальше создают КМД, в нее включены основные характеристики объекта.

Определение цен формируется по следующим параметрам:

• техническая сложность конструкции;
• особенности местоположения (сильные порывы ветра, сейсмическая активность и др.);
• габариты объекта;
• количество конструкционных элементов;
• тоннаж – чем больше объем металлоконструкций, тем меньше цена за тонну проектирования;
• площадь – еще один вариант расчета выполнения раздела на основе объема, исчисляемого в м2.

Взаимодействие

Вначале проект изучают наши специалисты. Уточняются все нюансы у заказчика. После этого выполняется предварительная оценка работ. Если заказчика устраивают условия, можно переходить к подписанию договора.

Договор

В случаях, когда требуется разработка КМД, обязательно наличие договора между Подрядчиком и Заказчиком. Договор официально подтверждает сотрудничество двух сторон. После согласования цены оформляется договор, наши инженеры переходят к разработке документации.
