Исходной базой для разработки стали техническое задание заказчика, разделы ПД № 7_ПОС1 и ПД № 7_ПОС4, а также комплекты 191-ГТС-524-2024-АР1, КЖ1 и КЖ9. Мы сопоставили данные этих материалов с планами промежуточной головы шлюза № 9, проверили отметки размещения затвора, геометрию помещений башен, доступные проемы, места для техники и временного складирования. Отдельно зафиксировали ограничения действующего гидротехнического объекта: стесненные условия, существующие конструкции, работы в водоохранной зоне Москвы-реки, применение подъемных средств, огневых операций и средств подмащивания. Так мы получили перечень исходных параметров, которые должны были быть отражены в проекте, а не оставлены на усмотрение исполнителей.
Какие ограничения исходной документации мы превратили в проектные решения
Формирование перечня исходных ограничений
По результатам проверки подобрали состав ППР без типовых разделов, не связанных с задачей заказчика. В документ вошли:
- область применения и общие данные;
- подготовительные мероприятия;
- технологическая карта;
- требования к ресурсам и контролю качества;
- решения по охране труда, пожарной и экологической безопасности.
Состав графической части
Графическую часть сформировали из трёх листов:
- строительный генеральный план;

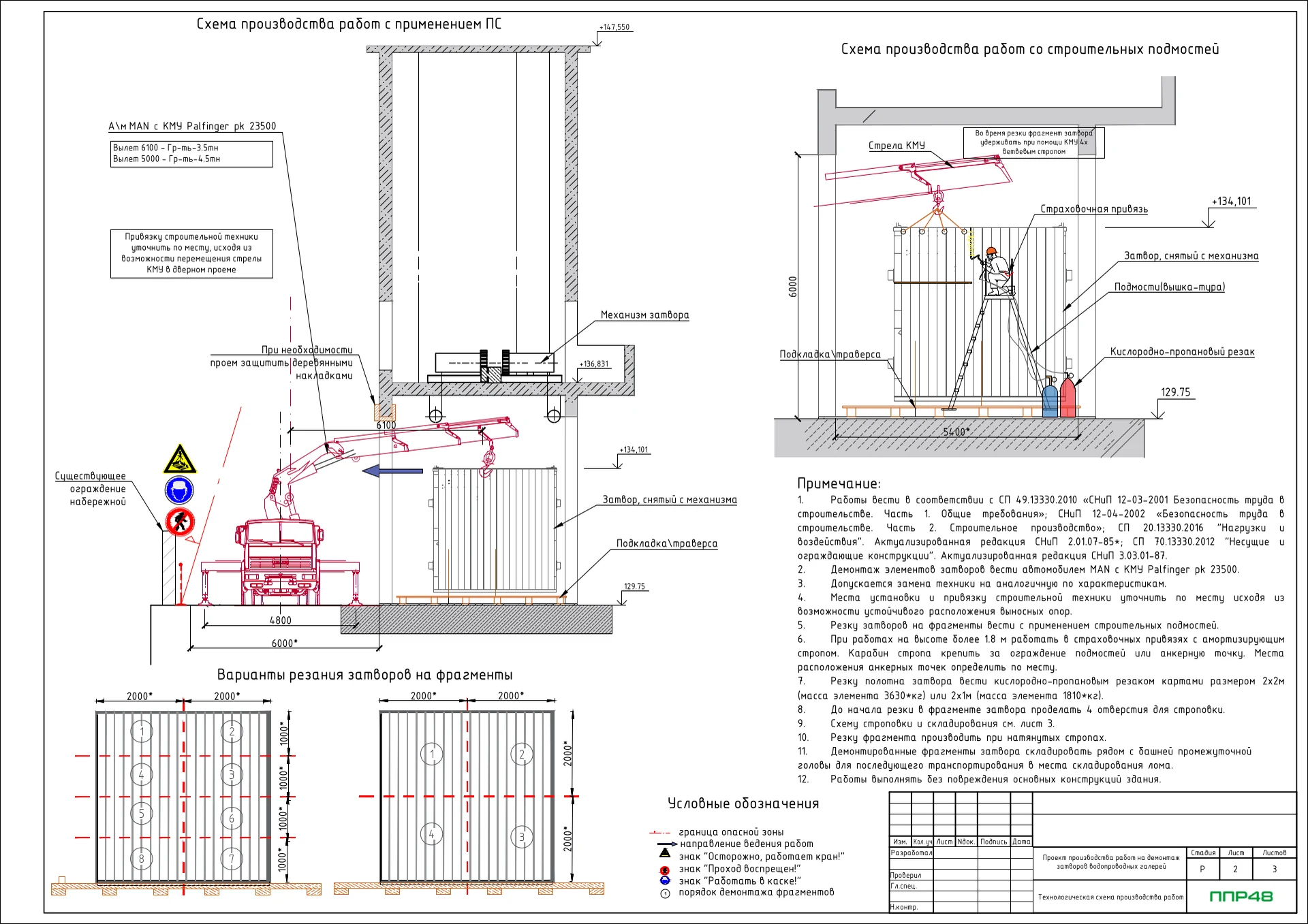

- технологическая схема;

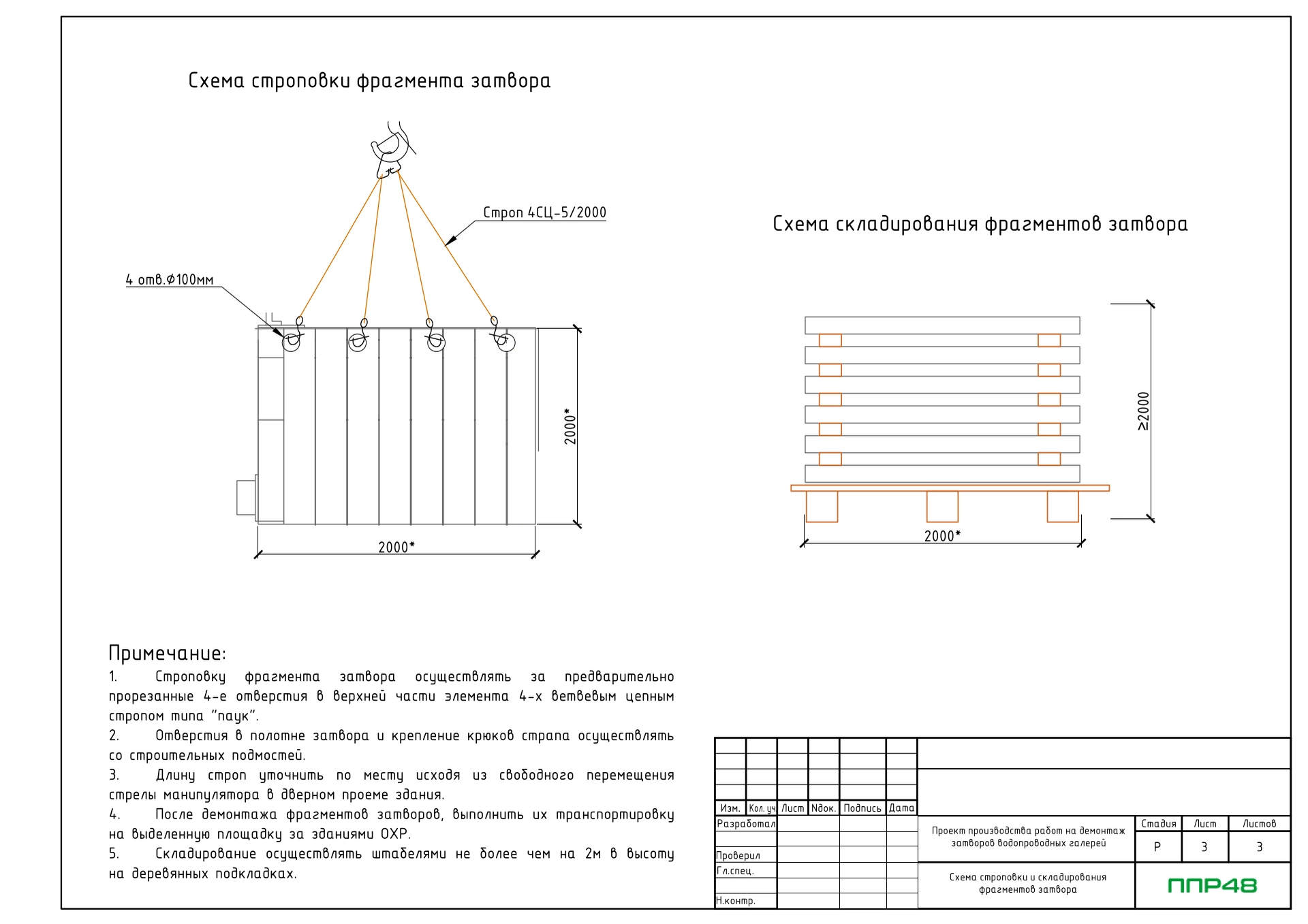

- схема строповки со складированием фрагментов.
В пояснительной записке дали ссылки на эти листы и увязали с ними границы опасных зон, размещение техники, сигнальное ограждение, точки строповки и условия сохранности существующих сооружений.
Как мы связали пояснительную записку и три графических листа
Разработка графической части
Разработку начали с графической проверки принятой концепции. На плане уточнили:
- возможное положение автомобиля с КМУ;
- рабочие вылеты стрелы;
- дверной проем;
- зоны, которые нельзя занимать при размещении оборудования.
Затем на разрезах проверили взаимное положение затвора, подмостей, страховочных систем и подъемного средства. Для схемы строповки задали два расчётных формата фрагментов - 2×2 и 2×1 м, предусмотрели четыре отверстия и четырёхветвевой цепной строп 4СЦ-5/2000. Значения массы, требующие подтверждения по рабочей документации и техническому паспорту шлюза, выделили как контролируемые исходные данные, чтобы не закреплять в проекте неподтверждённые допущения.
Перенос параметров в текстовые разделы и проверка
После проработки схем перенесли согласованные параметры в технологическую карту и разделы безопасности. На завершающей стадии сверили:
- наименования затворов;
- марки оснастки;
- размеры фрагментов;
- обозначения опасных зон;
- ссылки на графические листы.
Отдельно проверили нумерацию разделов, соответствие ведомости чертежей фактическому комплекту и единообразие терминов в тексте и штампах. Проект прошёл внутреннее рецензирование; после учёта замечаний мы сформировали редактируемый документ и PDF, которые заказчик мог передать на согласование без дополнительной сборки материалов из разных источников.
