Какие особенности фасада учли при подготовке проекта
Рабочая документация охватывала протяженную фасадную стену здания на участке строительства линии метрополитена. Мы сопоставили план, фасадные развертки, высотные отметки, характерные поврежденные зоны и конструктивные решения усиления. Отдельно проверили возможные позиции средств доступа и участки, где требовалось показать индивидуальную привязку проектных решений.
Анализ исходных данных
Сопоставили план, фасадные развертки, высотные отметки, повреждённые зоны и конструктивные решения усиления. Проверили позиции средств доступа и участки для индивидуальной привязки.
Формирование структуры ППР
Структуру ППР разделили на пять графических листов:

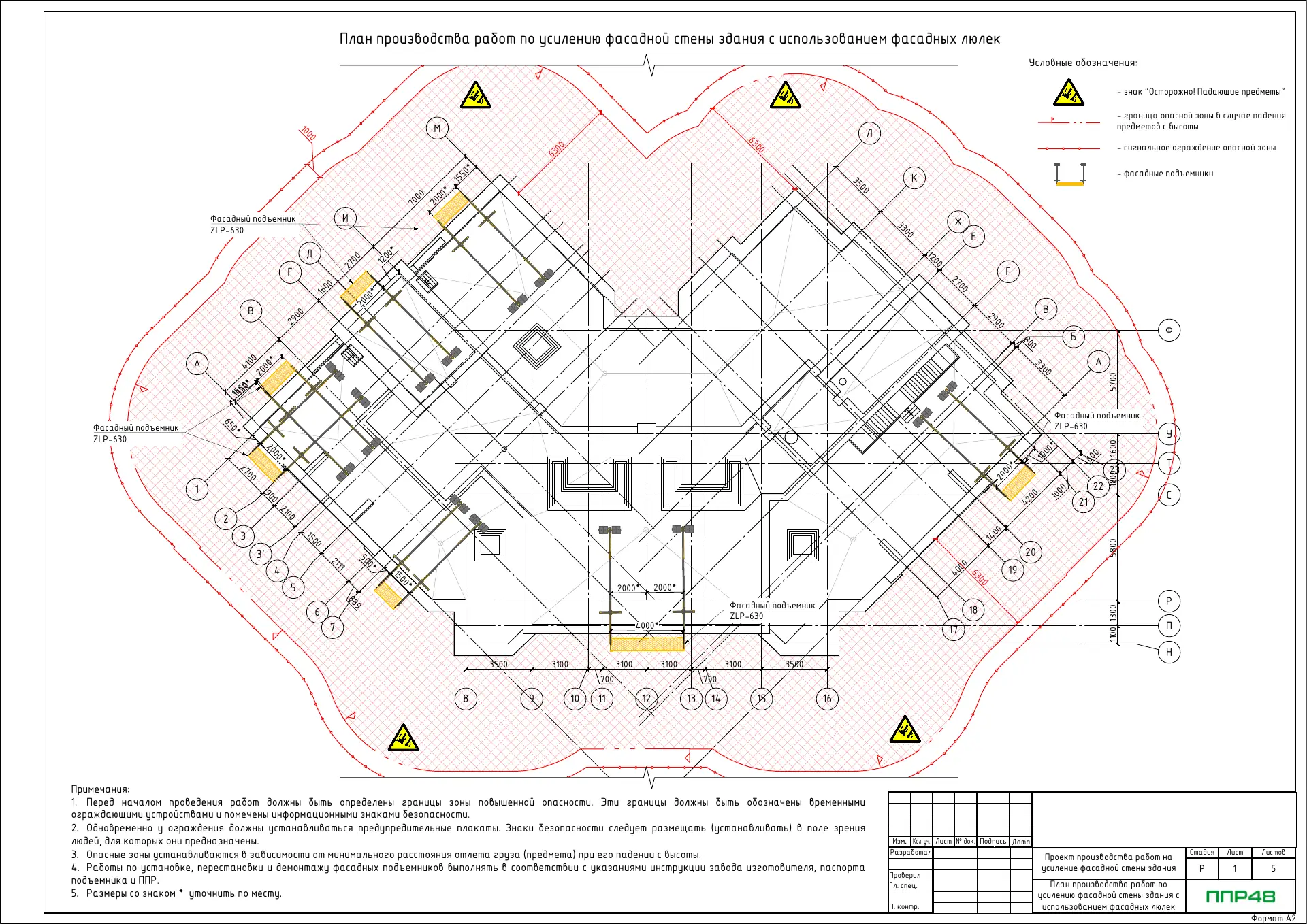

- общий план задал границы и оси;

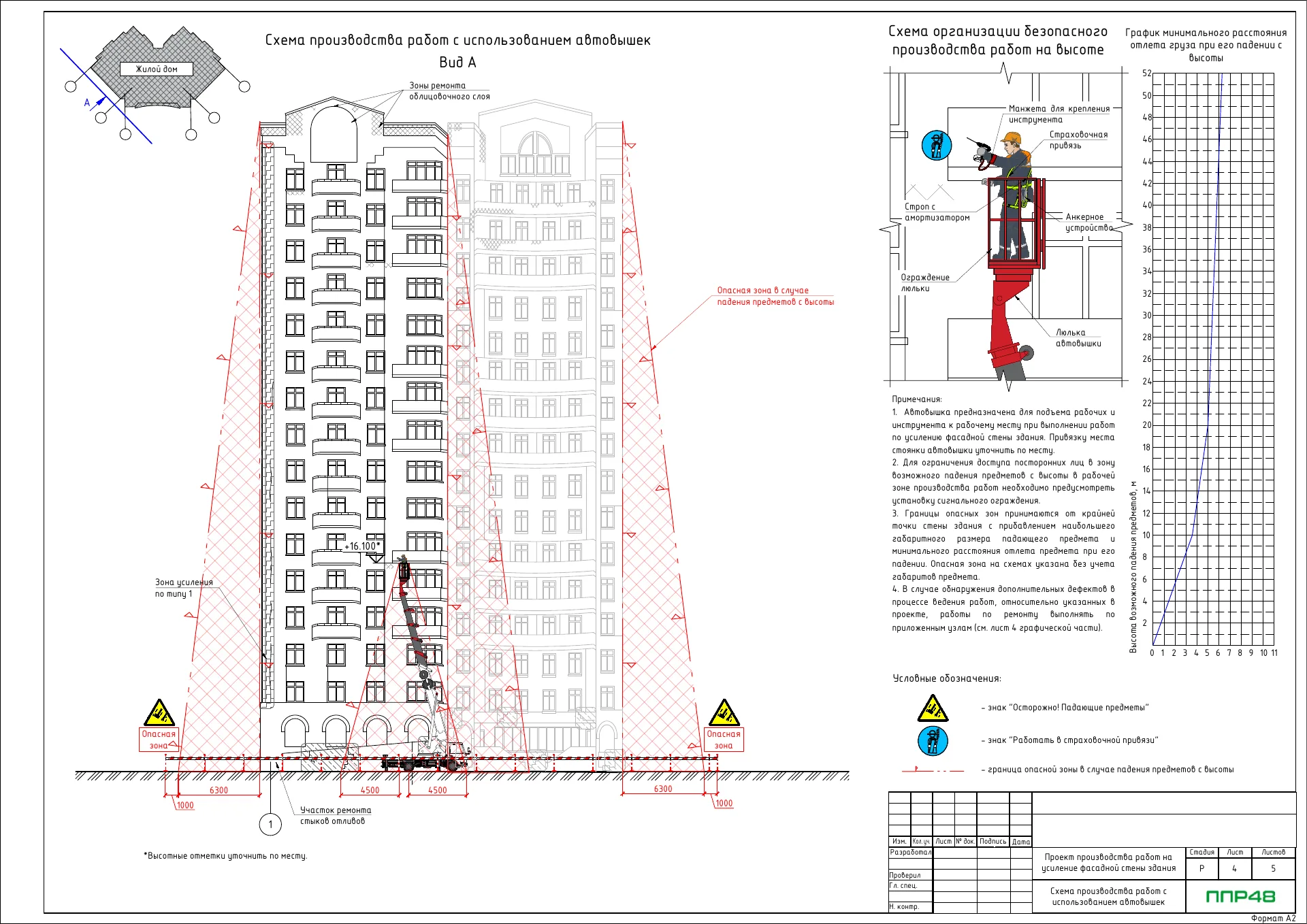

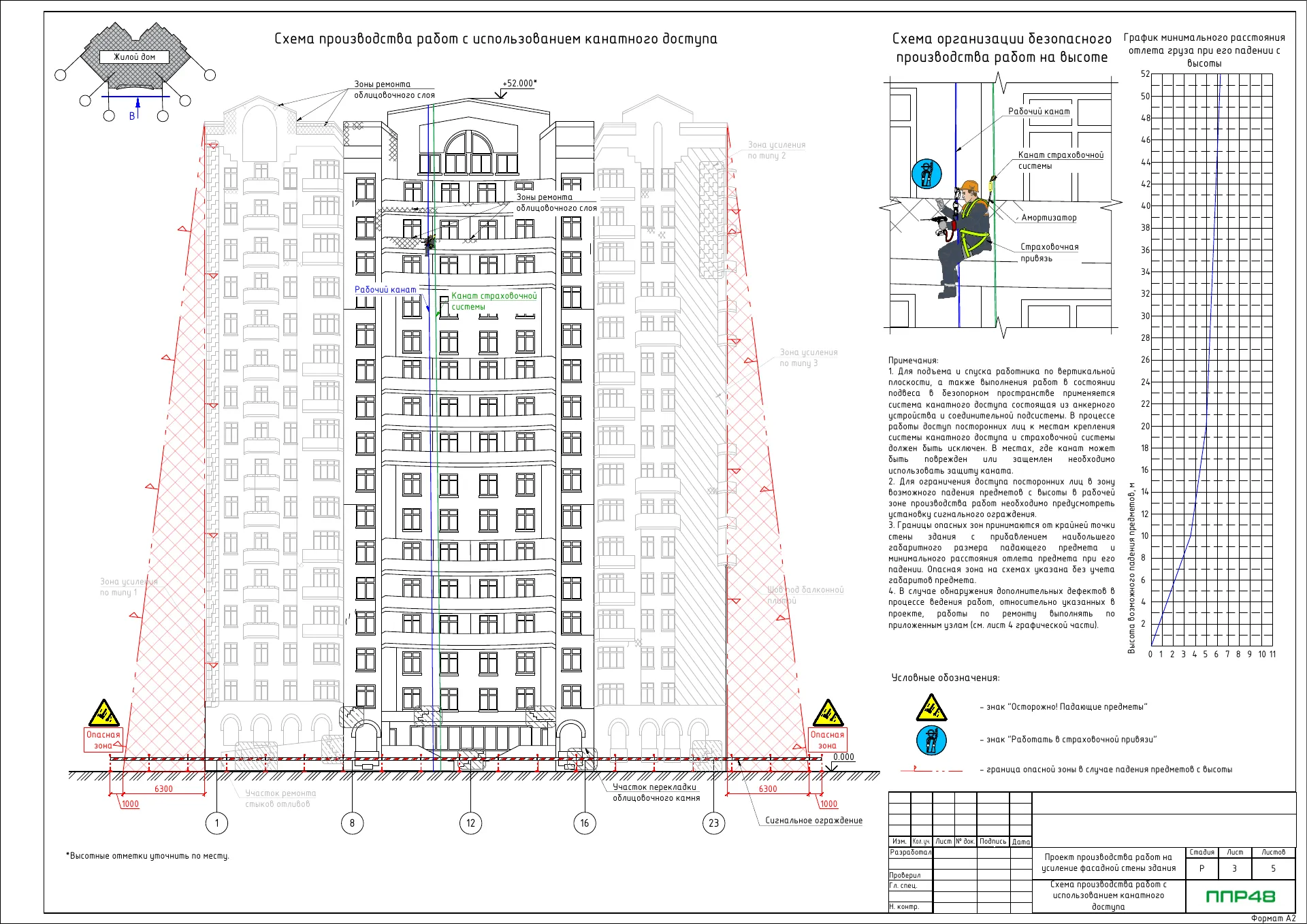

- фасадные схемы раскрыли расположение участков усиления;
- отдельный лист объединил узлы и проектные положения исполнителя на высоте.
В пояснительной части закрепили исходные условия, контрольные параметры и ссылки на каждую схему.
Как проходила перекрестная проверка фасадных схем
Внутреннее рецензирование
При внутреннем рецензировании мы сверили отметки и оси на плане с фасадными развертками, проверили повторяемость узлов и соответствие обозначений легенде. Параметры средств доступа сопоставили с показанными рабочими зонами. Замечания фиксировали по конкретному листу, после чего обновляли все зависимые ссылки и пояснения в документе.
Результат и преимущества
Заказчик получил ППР, где общая геометрия здания и частные решения усиления соединены в одну проектную модель. Комплект позволяет быстро определить, какой узел относится к выбранному фасадному участку и какие исходные сведения использованы. Такая организация облегчает согласование и снижает риск несогласованных корректировок между планом, фасадом и текстовой частью. Для повторной проверки мы предусмотрели сквозные ссылки на характерные зоны, отметки и применяемые проектные узлы усиления. Полный перечень исходных материалов вошел в контрольную структуру документа проекта.
